開發在高溫下具有優異力學性能的輕質、低成本和節能的結構材料一直是科研人員的追求。迄今為止，廣泛用于燃?xì)鉁u輪發動機和航空發動機的傳統鎳基高溫合金的最高使用溫度已達到其熔點的80%。因此，隨渦輪發動機工作溫度的進一步升高，這些高溫合金不能滿足更苛刻的使用要求。此外，鎳基高溫合金的密度高且價格昂貴。因此，迫切需要開發應用于高溫的新一代輕質、高強度、低成本的結構合金。
共晶高熵合金（EHEAs），結合了高熵合金 （HEAs）和共晶合金的優點，并表現出可控的、接近平衡的微觀結構，可以抵抗溫度變化直至共晶反應點，是高溫應用材料的絕佳候選者。尤其是，EHEAs具有良好的可鑄性，可通過直接鑄造制成工業規模的鑄錠，并減輕了HEAs中常見的成分不均勻性，因此獲得了良好的機械性能。迄今為止，已經設計和研究了數十種EHEAs體系：AlCrFeNiMo0.2、Co2Mo0.8Ni2VW0.8、Nb25Sc25Ti25Zr25 、Co20Cu20Fe20Ni20Ti20、Zr0.6CoCrFe8Ni2.0，Al1.3CrFeNi、CoCrFeNiMnPd、Fe20Co20Ni41Al19、CoCrFeNiNb0.45、CoCrFeNiTax、CoCrFeNiTa0.395、Al16Co41Cr15Fe10Ni18、Co30Cr10Fe10Al18Ni32-xMox、CrFeNi(3-x)Alx、Co25Fe25Mn5Ni25Ti20、Co25.1Cr18.8Fe23.3Ni22.6Ta8.5Al1.7等。這些已報道的EHEAs中的共晶相，由面心立方（FCC）和B2相或FCC和Laves相組成。在這些相中，F(xiàn)CC相具有延展性，但強度較低；B2相具有較高的室溫強度，但在高溫下的抗蠕變性較差；Laves相以不同的多型存在，包括六方C14、立方C15 和六方C36。然而，Laves相的轉變隨著溫度或外加應力的變化而發生 ，這使得在EHEAs中難以控制其微觀結構和性能。此外，Laves相表現出嚴重的室溫脆性，因此，已報道的EHEAs尚不適合高溫應用。
近日，大連理工大學的盧一平教授（通訊作者）團隊聯合美國田納西大學開發出了一種新型塊狀共晶高熵合金——AlCr1.3TiNi2，相比于大多數EHEAs、難熔HEAs和傳統合金（如Inconel 718和Ti-6Al-4），鑄態的AlCr1.3TiNi2 EHEA具有更高的室溫和高溫硬度和屈服強度。該合金通過電磁懸浮熔煉法制備，并將鑄錠熔化兩次以保證合金均勻性。相關成果以“A novel bulk eutectic high-entropy alloy with outstanding as-cast specific yield strengths at elevated temperatures”為題發表在期刊Scripta Materialia上。

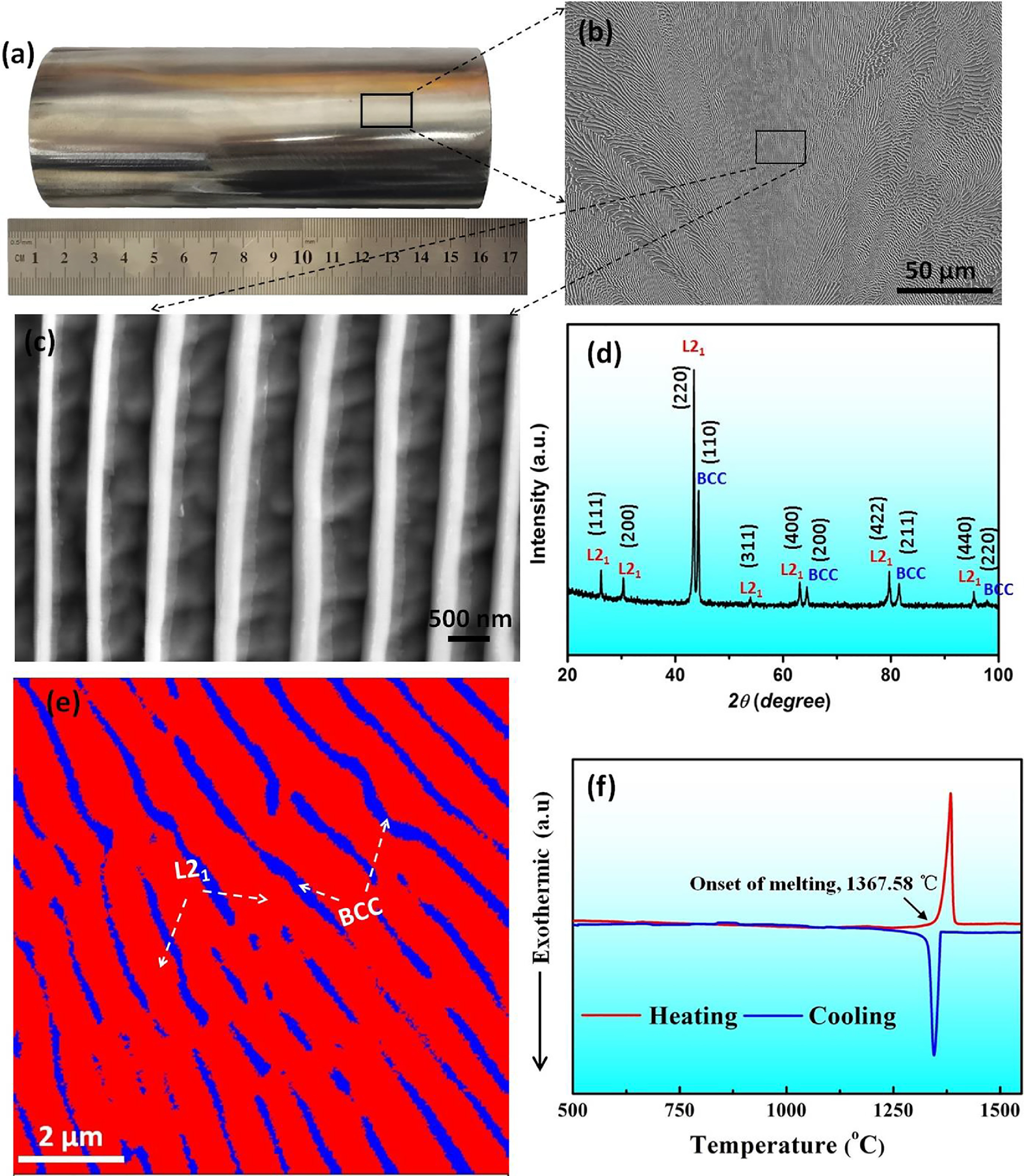

圖1 (a)鑄態AlCr1.3TiNi2合金錠的宏觀輪廓；(b) AlCr1.3TiNi2鑄錠的SEM-BSE圖像；(c) 放大SEM-BSE圖像；(d) XRD圖；(e) EBSD圖；(f) DSC曲線
圖1a顯示了鑄態AlCr1.3TiNi2經輕微表面拋光后的宏觀形貌，表明該合金具有優良的可鑄性且沒有明顯的鑄造缺陷。圖1b所示的低倍BSE圖像顯示出鑄態合金表現出均勻且超細的層狀微觀結構。圖1c中的高倍BSE圖像表明其平均層間間距約為400 nm。圖1d中的XRD圖像表明AlCr1.3TiNi2合金由BCC和L21相組成。BCC和L21相之間的晶格錯配度可通過 δ = 2(aL21-2aBCC)/(aL21+2aBCC)計算，δ的值為1.90%，這表明兩相之間的界面是半相干的。圖1e所示的 EBSD 圖進一步證實了BCC和L21相的存在。其中，細薄片（平均寬度約為270 nm）具有BCC結構，而粗薄片（平均寬度約為510 nm）具有L21結構。同時，在BCC相附近有一個寬度約為100-150 nm的無沉淀區（PFZ）。圖1f 中顯示的DSC結果，包括加熱和冷卻曲線，僅存在一個熔化過程，這證實了 AlCr1.3TiNi2合金中的共晶成分。
詳細的TEM分析以進一步確定共晶相的形態和晶體結構（圖 2）：圖2a中所示的明場TEM圖像也揭示了典型的雙相共晶形態，細層狀相沿[001]區軸的選區衍射圖（SADP）顯示出無序BCC結構（圖 2b），而圖2c中的SADP表明粗層狀相具有有序的L21結構。對應于BF-TEM圖像的暗場DF-TEM圖像，如圖2d所示，顯示L21相內有高密度的納米沉淀。圖2e中放大的DF-TEM圖像進一步表明這些納米沉淀傾向于分布在L21相的中心區域。圖2f顯示了對應于 L21相中心區域的放大BF TEM圖像，表明這些納米沉淀物是球形的，平均尺寸約為10 nm，并分散在L21基體中。值得注意的是，在納米沉淀物/L21基體的界面處可以清楚地看到應變對比，這表明這些納米沉淀物可能與L21基體相干。圖2g中所示的HRTEM圖像證實，球形納米沉淀物是嵌入L21基體中的，且納米沉淀物和L21基體之間存在界面，如圖2g右上方的插圖所示，表明納米沉淀物/L21基體界面上的原子平面是連續的。此外，圖2e中的DF-TEM圖像表明BCC和L21相之間的界面存在豐富的位錯網絡，放大HRTEM圖像顯示在圖2h 中，可以清楚地觀察到高密度的邊緣位錯。這一特征表明界面間位錯網絡的形成是由于BCC和L21相之間的晶格錯配，進一步證實了半相干的BCC/L21界面。圖2i中的掃描STEM-EDS圖顯示BCC結構的層狀相富含Cr，而L21結構的層狀相富含Al、Ti 和 Ni。

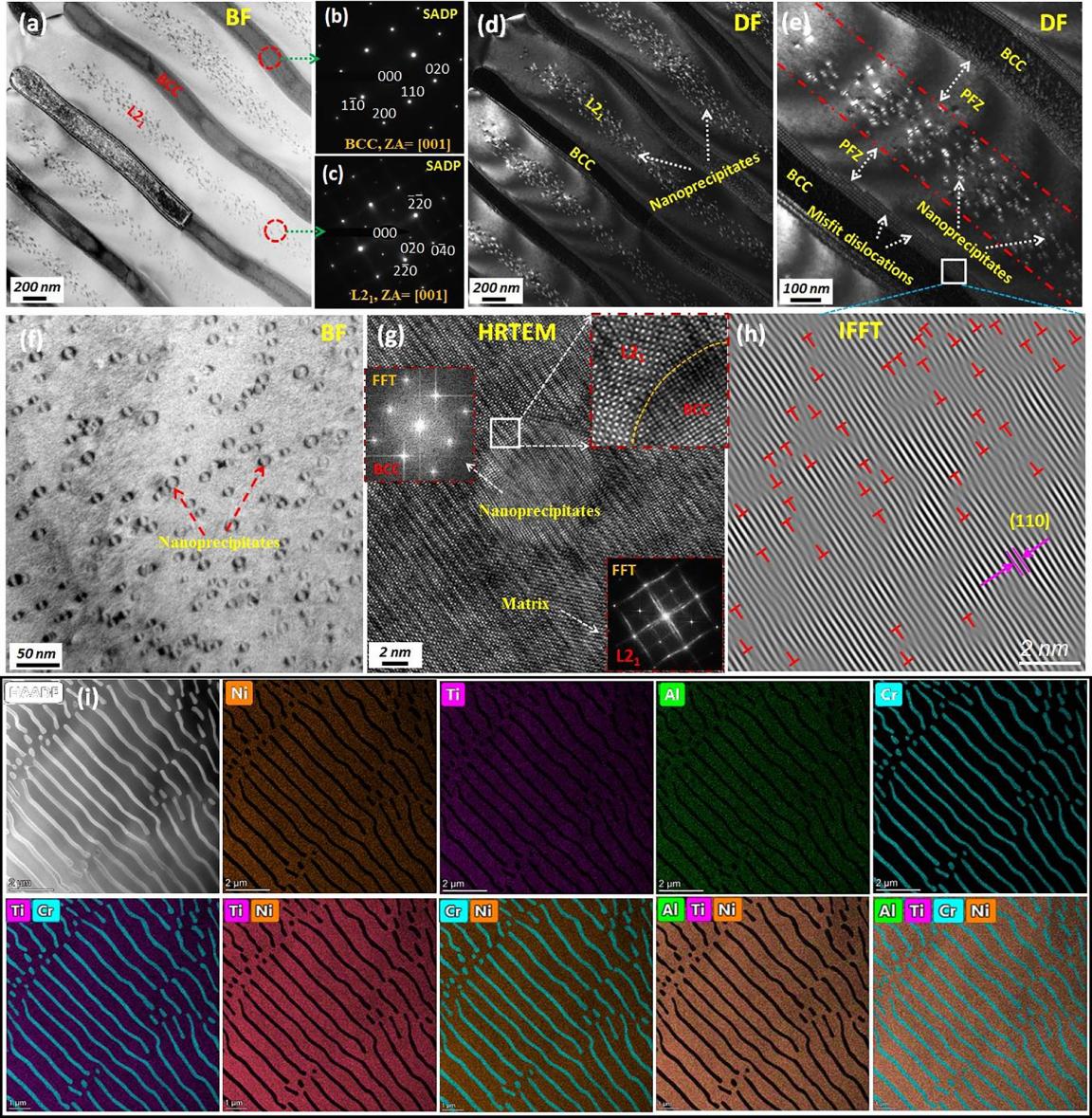

圖2 AlCr1.3TiNi2 EHEA的TEM表征：(a) BF-TEM-圖像；(b)細層狀相的SADP；(c)粗層狀相的SADP；(d) DF-TEM圖像；(e)放大的DF-TEM圖像；(f)放大的BF-TEM圖像，對應于L21相的中心區域；(g) HRTEM圖像顯示的嵌入L21基體內的納米沉淀物；(h)來自逆FFT (IFFT)的放大HRTEM圖像，顯示了中的界面區域；(i) STEM-EDS元素分布圖
采用3DAPT確定確切的共晶相和納米沉淀物的成分（圖3）。圖3a顯示了BCC和L21相之間的界面區域的各元素的3D重建圖，顯然，L21相的一側對應于PFZ（見圖 2e）。BCC/L21界面的一維成分分布（圖 3b）顯示BCC相的平均成分為92.55 at% Cr、4.09 at% Ti、2.63 at% Al和0.73 at% Ni，而L21相的的平均成分為0.81 at% Cr、25.32 at.% Ti、24.54 at% Al和49.33 at% Ni。因此，含有BCC相富含Cr，富含Ni、Al和Ti的L21相的化學計量可以描述為Ni2AlTi，是具有L21結構的類Heusler有序相。圖3c顯示了L21相中心區域各種元素的3D重建圖，對應于納米沉淀物的元素分布圖如圖3d所示，清楚地揭示了Cr原子簇的存在。跨越納米沉淀物/L2基體界面的一維成分分布圖（圖 3e）進一步表明Cr被分配到納米沉淀物中。納米析出物的平均成分為28.11 at%Cr、18.27 at%Ti、20.17 at%Al和33.45 at%Ni。PFZ的形成主要?dú)w因于溶質耗盡，因?yàn)锽CC層狀相和納米沉淀物都富含Cr，并且BCC層狀相在納米沉淀物之前形成。因此，BCC 層狀相的生長導致附近區域的Cr消耗。

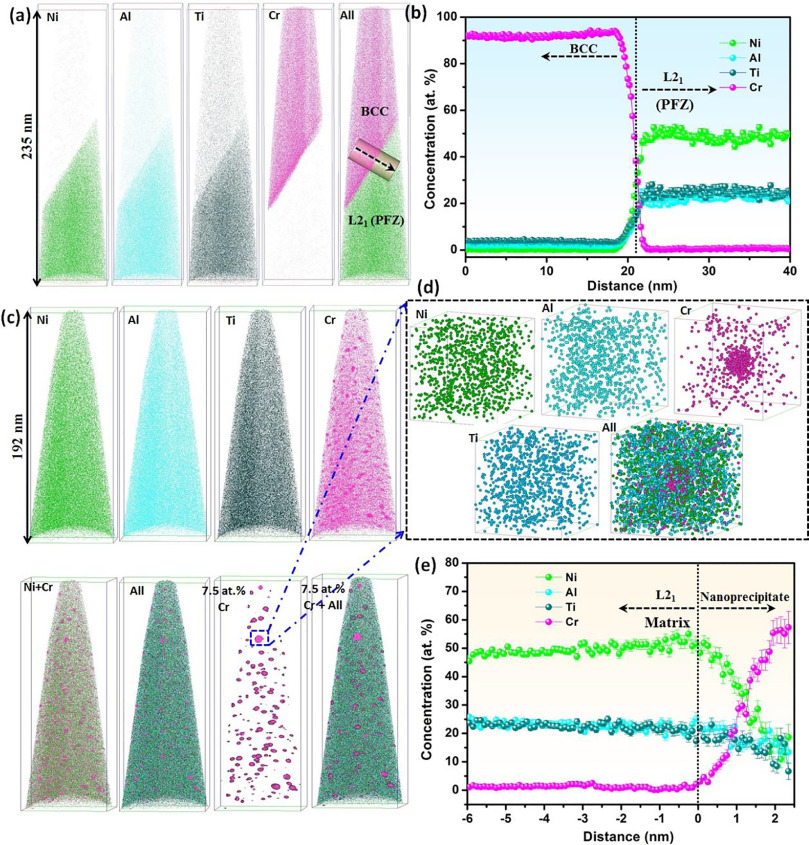

圖3 AlCr1.3TiNi2 EHEA的APT表征：(a)各種元素的3D重建圖，顯示了BCC/L21的界面區域；(b) BCC/L21界面的一維成分分布；(c)對應于L21相中心區域的各元素的3D重建；(d)從中的納米沉淀捕獲的元素3D重建；(e)納米沉淀物/L21基體界面上的一維成分分布
圖4a總結了鑄態AlCr1.3TiNi2 EHEA從室溫到900℃的硬度值，并與典型的 EHEA（AlCoCrFeNi2.1）、HEA（Co1.5CrFeNi1.5Ti0.1）、高溫合金（Inconel 718）的硬度值進行了比較。在室溫和高溫下，AlCr1.3TiNi2 EHEA的硬度值遠高于In718和AlCoCrFeNi2.的硬度值。在室溫下，AlCr1.3TiNi2和 Co1.5CrFeNi1.5Ti0.5具有相似的硬度值，但AlCr1.3TiNi2在較高溫度下的性能遠遠優于Co1.5CrFeNi1.5Ti0.5。對于高溫下進行的長期應用，熱穩定性是材料最關鍵的要求之一。圖4a中的熱硬度值的比較表明，該EHEA在高溫下是熱穩定的。
對鑄態AlCr1.3TiNi2進行從室溫到1100℃的壓縮試驗，應變速率為1×10-3 s-1，應力-應變曲線如圖4b所示。屈服強度隨溫度升高而逐漸降低，而斷裂應變隨溫度升高而逐漸增大。在超過800℃時，樣品在超過50%的壓縮應變下沒有斷裂，這表明其具有優異的高溫塑性。此外，應力-應變曲線表明，其應變硬化能力可在高達800℃時保持不變。

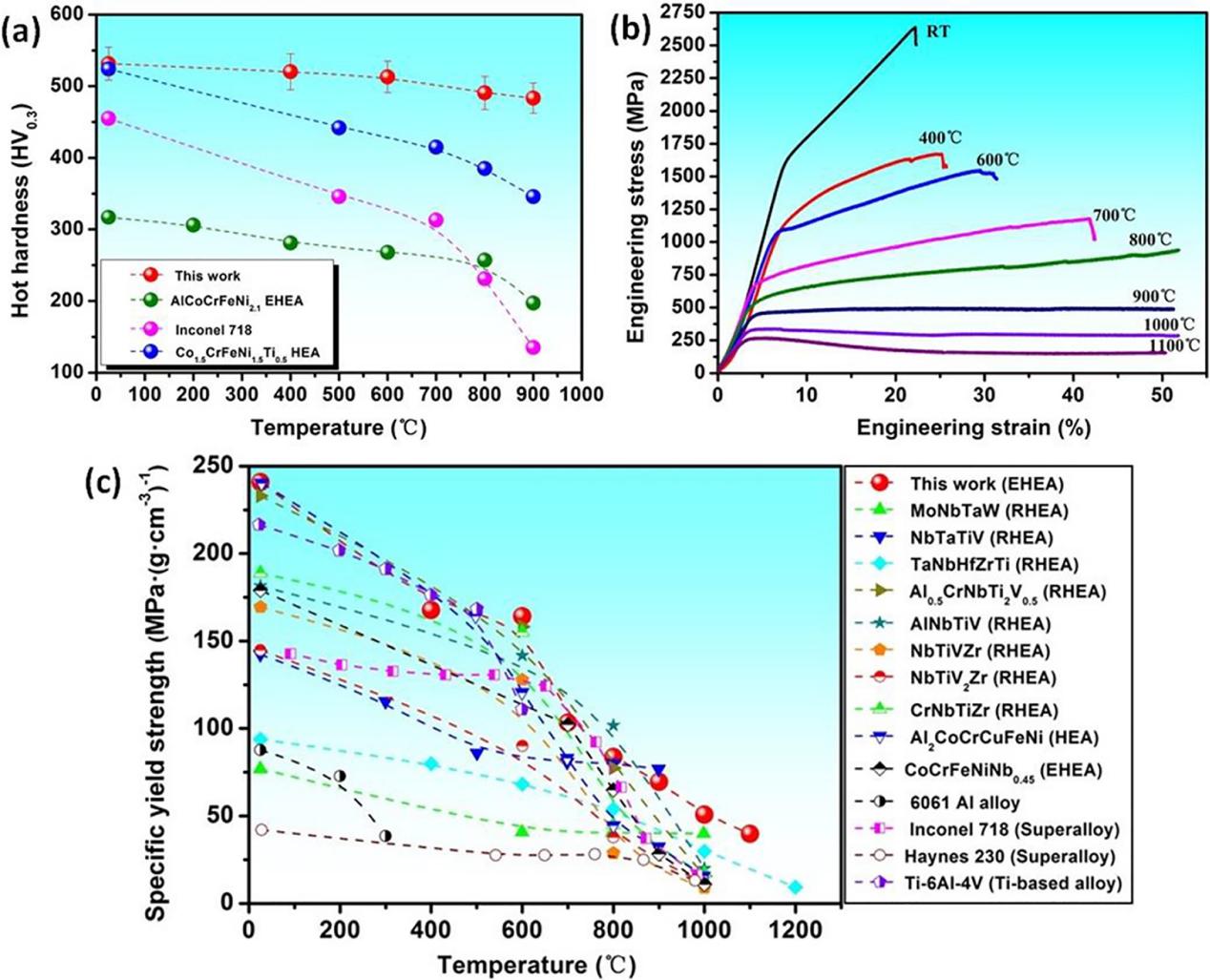

圖4 (a)不同溫度下合金的硬度；(b) AlCr1.3TiNi2 EHEA在不同溫度下的壓縮工程應力-應變曲線；(c) 屈服強度與溫度的關系
該文章報道了一種由L21和BCC相組成的新型輕量級EHEA，并通過直接凝固方法成功制造了具有均勻超細層狀結構（層間間距 ~ 400 nm）的千克級 AlCr1.3TiNi2 EHEA鑄錠。與大多數報道的RHEA、HEA、EHEA和傳統合金相比，鑄態大塊EHEA表現出更高的室溫和高溫硬度和屈服強度，在較高溫度下也表現出出色的抗軟化性。因此，AlCr1.3TiNi2 EHEA是一種非常有工業應用前景的高溫候選材料。
歡迎留言，材料科學的進步，需要您的發聲！
https://doi.org/10.1016/j.scriptamat.2021.114132
