中錳鋼臨界退火奧氏體的生長機制
2021-12-10 來源：GS_Metals
眾所周知，晶界（GB）和位錯在材料中提供快速擴散路徑，這些“短路”路徑與中錳鋼（3-12 wt.% Mn）臨界退火過程中奧氏體的生長密切相關。最近的研究揭示了Mn偏析到鐵素體晶界是臨界退火過程中奧氏體形核的原因。奧氏體生長是通過奧氏體鐵素體相界向鐵素體移動來實現的，在生長的奧氏體和鐵素體之間的邊界處，存在局部平衡。奧氏體和鐵素體間的元素（如Mn）分配取決于臨界溫度。通常，相界處奧氏體的平衡錳濃度大于鐵素體的。換言之，在移動相界處，鐵素體將轉變?yōu)榫哂懈咤i濃度的新奧氏體。因此需要錳在鐵素體內部的擴散來滿足這種轉變。然而，奧氏體內部不需要錳擴散。因此，奧氏體生長的動力學由錳在鐵素體中的擴散速率決定。由于臨界退火溫度通常小于0.5Tmelt，即使在bcc鐵素體中，體擴散也非常緩慢，因此晶界和位錯在溶質傳輸中起關鍵作用。然而，這些“短路”路徑在奧氏體生長中錳擴散的作用尚不清楚。Navara等人通過掃描透射電鏡和X射線能譜研究，報道了晶界擴散和晶界遷移是奧氏體生長時錳的快速傳輸機制。同時，他們指出使用原子探針可對晶界的作用提供更準確的理解。
近日，德國馬普所的Rama Srinivas Varanasi（通訊作者）及其團隊采用三維原子探針對Fe-10Mn-0.05C-1.5Al (wt.%)中錳鋼中奧氏體生長的機制做了詳細研究，揭示了晶界擴散、晶界遷移和位錯擴散在臨界退火過程中奧氏體生長的作用，并給出了共格和非共格奧氏體-鐵素體相界面的遷移率和化學性質。相關成果以“Mechanisms of austenite growth during intercritical annealing in medium manganese steels”為題發表在期刊Scripta Materialia。
首先將成分為Fe-10Mn-0.05C-1.5Al (wt.%)的中錳鋼在1100℃下固溶退火3h，然后淬火，隨后被冷軋至原厚度的50%。臨界退火試樣將被稱為IAT/t，其中T是以℃為單位的臨界退火溫度，t是以h為單位的臨界退火時間。將退火后的樣品使用掃描電鏡、原子探針和透射電鏡進行顯微觀測。采用Thermo-calc (2017b)-TCFE9計算相分?jǐn)?shù)和吉布斯自由能，500℃時中錳鋼中滲碳體摩爾分?jǐn)?shù)為4.7×10−4。因此，選擇500℃（退火6h）的臨界退火溫度來避免滲碳體的形成（IA500/6）。此外，錳在IA500/6（鐵素體）中的體擴散距離顯著降低以幫助奧氏體生長，因此，IA500/6中奧氏體生長應依賴于“短路”擴散。
圖1(a-d)顯示了IA500/6的菊池衍射（TKD）數據，在低角度晶界（LAGB） 和高角度晶界（HAGB）處均觀察到奧氏體形核。晶界的相應取向差（在圖1b、d中標記）如表1所示。雖然在LAGB處形成的奧氏體尺寸約為10-30 nm，但在 HAGB處可以達到300 nm，在LAGB處形成的奧氏體主要沿晶界生長。三叉晶界處（用圓圈突出顯示）似乎沒有奧氏體成核。圖1f顯示了圖1e 中STEM圖像中所呈現區域的Mn的EDX元素分布圖，其中的富Mn區域?qū)?yīng)于沿鐵素體晶界生長的奧氏體。相界處的局部平衡確保了新奧氏體已經以平衡的Mn濃度形成，因此，奧氏體生長不需要在FCC奧氏體內部擴散。對于鐵素體，除了體擴散外，位錯擴散、晶界擴散、晶界遷移和位錯恢復均有助于溶質擴散。表2總結了文獻中報道的鐵素體（BCC）和奧氏體（FCC）在500℃下不同擴散路徑的擴散系數。此處使用符號DXM表示擴散系數，其中X表示擴散元素（例如Mn、Fe 或C），M表示擴散通道。由于C在鐵素體中的體擴散（DCB-BCC在500℃時為10-12 m2/s）遠大于Mn在鐵素體中的體擴散（DMnB-BCC在500℃時為10−21 m2/s)，因此錳擴散被認為是奧氏體生長的限制因素。

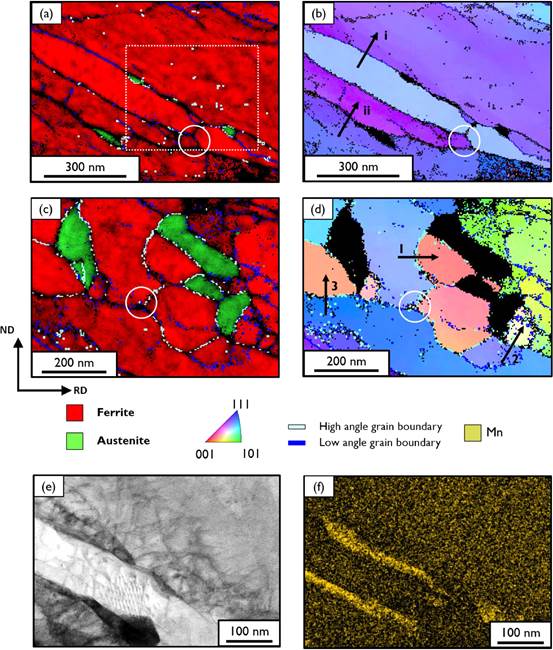

圖1 IA500/6鋼的TKD研究：(a)LAGB處奧氏體成核；(b)對應于的IPF圖；(c) HAGB處奧氏體成核；(d)對應于的IPF圖。LAGB在中用和表示，而HAGB在中用1、2和3標記。(e) (a)中用白色虛線矩形表示區域的明場STEM顯微照片；(f)對應于的EDX Mn分布圖

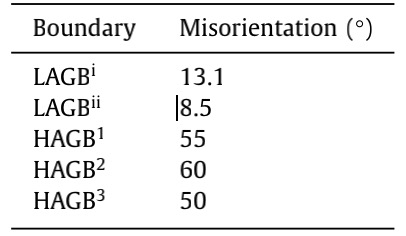

表1 圖1b和1d中指引的晶界取向差

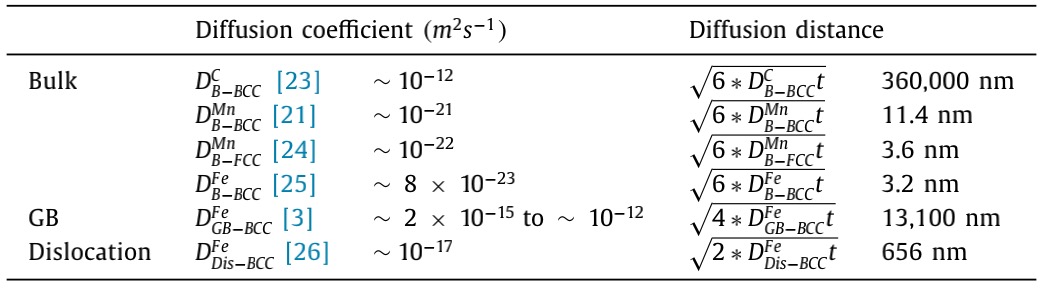

表2 鐵素體（BCC）和奧氏體（FCC）中不同途徑的擴散系數DXM。X代表擴散元素（如Mn、Fe或C），M代表擴散通道，如體（B）、位錯（Dis）、晶界（GB）。擴散系數對應于500 °C的退火溫度，擴散距離是按照6h的退火時間計算的
Mn在鐵素體中的擴散距離為11.4 nm，明顯小于IA500/6觀察到的奧氏體晶粒尺寸（~300 nm）。因此，錳的體擴散不能有效地幫助IA500/6中奧氏體的生長，推測晶界擴散是主要傳輸機制。鑒于擴散系數與晶界的特性相關，有理由得出，在500℃鐵素體中DMnHAGB > DMnLAGB。上面提到過，IA500/6中HAGB處的奧氏體晶粒尺寸明顯大于LAGB處的（約25倍）。與LAGB相比，HAGB處主要是晶界擴散，因此HAGB處成核的奧氏體優先生長。
溶質擴散可以通過位錯線的擴散發生。如圖2a-c所示，APT結果顯示了IA500/6中位錯處類似的錳富集，而STEM的觀測（圖1e）證實了在晶界/相界處存在位錯終止。圖3的示意圖總結了與奧氏體生長相關的兩條主要擴散路徑，即位錯和晶界。如果位錯終止于奧氏體/鐵素體相界，則可以直接為奧氏體生長提供Mn。終止于晶界的位錯可以為晶界提供Mn，這是更快的擴散通道（見表2），從而進一步促進Mn的擴散。因此，位錯遷移也可以幫助Mn擴散，但對這種現象的研究超出了當前工作的范圍。

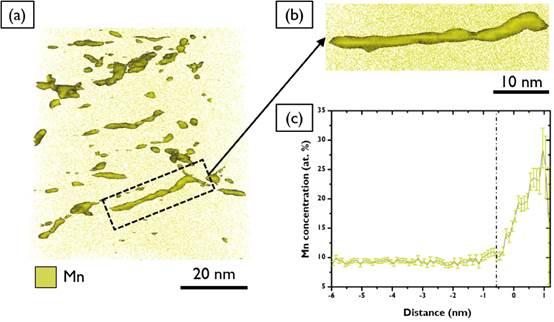

圖2 (a,b) APT顯示了IA500/6中錳在位錯處的富集；(c)錳在中指示的位錯附近的濃度分布直方圖

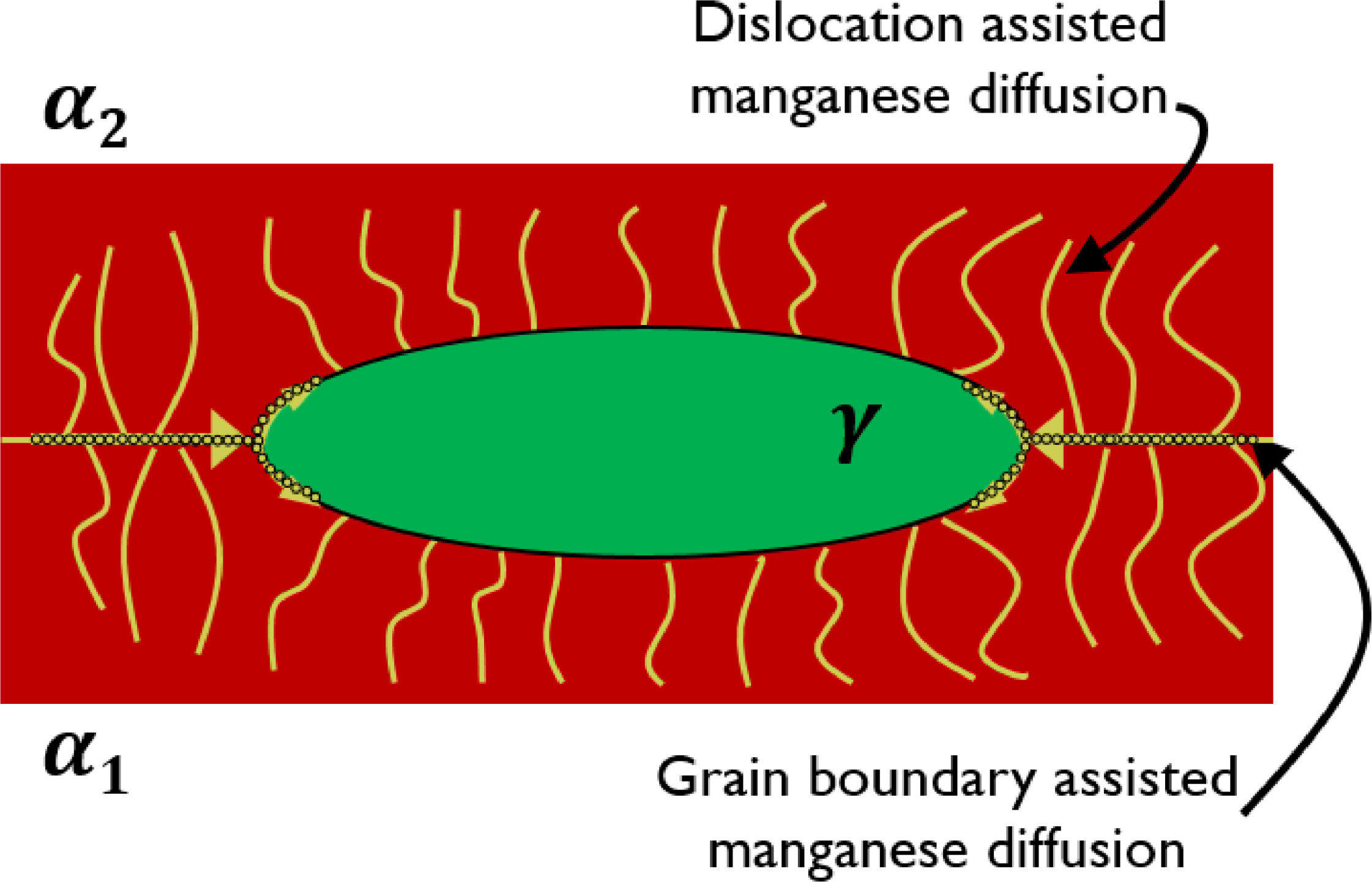

圖3 通過晶界/相界和位錯的錳擴散路徑示意圖。終止于γ/α相界的位錯可以直接為奧氏體生長提供 Mn，從而充當更快的擴散途徑
與早期的APT研究一致，我們還觀察到IA500/6中錳與晶界的分離。然而，IA500/6的APT實驗并沒有觀察到晶界擴散和晶界遷移的直接證據。為了獲得該直接證據，中錳鋼在較低溫度450℃下進行了更短時間2h的臨界退火（IA450/2）。圖4表明了鐵素體三叉晶界處奧氏體的形核過程，奧氏體塊在圖4a中通過30 at.%Mn的等值面突出顯示。從圖4 (b)中和圖4 (f)，可以觀察到在位于新生成的奧氏體附近的α/α晶界處觀察到Mn含量的減少。這種現象是違反常理的，因?yàn)橥ǔＧ闆r下錳會在晶界處偏析。因此，在奧氏體附近觀察到的晶界處錳的貧化，可歸因于錳沿著晶界的快速擴散促使奧氏體生長導致了晶界處Mn的消耗。在圖4d中觀察到錳在α1/α2晶界處不對稱的分布。首先，這一發現證實冷軋臨界退火中錳鋼中的奧氏體形核和生長是一個非平衡過程。鑒于所觀察到的不斷增長的奧氏體，我們提出了晶界遷移的替代機制。儲存的變形能為晶界遷移提供了驅動力，有助于錳的擴散。α1/α2晶界從晶粒α2向α1的遷移可以同時為奧氏體生長提供Mn，從而導致遷移區域中的Mn耗盡（圖4b和4d中的α2晶粒）。同樣重要的是在α1/α2晶界處不存在顯著的Mn偏析。因此，晶界上的溶質拖拽可以忽略不計，使晶界更容易遷移。在圖4e所示的一維成分分布圖中，與相界相鄰的鐵素體晶粒α3中的Mn濃度為~10 at.%，但晶粒α2中的Mn濃度僅為~4 at.%，Mn在位于晶界和相邊界附近的鐵素體α2中耗盡。然而，在遠離晶界和相界的晶粒α2區域，Mn成分達到與鐵素體晶粒α3相似的水平（見圖4b）。在鐵素體α2邊界處觀察到的Mn濃度（~4 at.%）與通過熱力學計算450 °C的平衡Mn濃度相匹配（繪制在圖4g中）。此外，三叉晶界處的奧氏體優先生長到α2鐵素體晶粒中。圖4h所示的Mn濃度2D分布圖可以看到，奧氏體突出到α2鐵素體晶粒中，然而奧氏體并沒有顯著生長到α3鐵素體晶粒中。這可以解釋為鐵素體α3-奧氏體γ界面是共格的，而鐵素體α2-奧氏體γ界面是非共格的。共格相界（具有K-S取向關系）的形成降低了奧氏體異相形核的激活能壘。相反，具有非K-S取向關系的非共格相界面（鐵素體α2-奧氏體）具有更高的能量和遷移率，其中遷移是受擴散控制。圖5顯示了共格和非共格界面中，穿越奧氏體鐵素體相界的Mn濃度分布的示意圖。這也解釋了在與奧氏體相鄰的鐵素體晶粒中觀察到的Mn成分。在擴散控制的生長中，與界面相鄰的鐵素體中的Mn成分等于從熱力學計算得出的平衡Mn成分（鐵素體α2中的Mn含量約為4 at.%（圖4e））。然而，在界面控制的奧氏體生長中，相界處鐵素體中的Mn成分等于鐵素體晶粒的成分（鐵素體α3中Mn含量約10 at.%（圖 4e））。

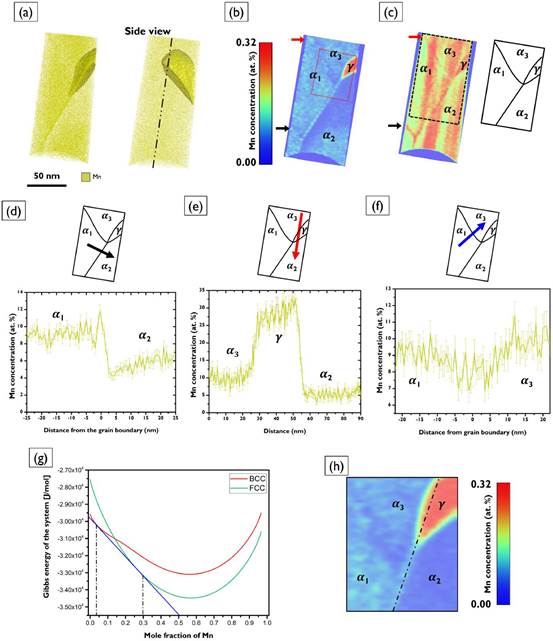

圖4 (a) IA450/2的Mn分布圖；(b)二維Mn濃度分布；(c)二維離子密度圖及奧氏體和鐵素體晶粒的示意圖（虛線框）；(d)鐵素體α1-鐵素體α2晶界上的不對稱Mn分布；(e)鐵素體α3-奧氏體γ-鐵素體α2的Mn成分分布；(f)鐵素體α1-鐵素體α3晶界處的錳消耗；(g)在450 °C下臨界退火的鋼的吉布斯能與錳的摩爾分?jǐn)?shù)；(h)圖4b中的插圖（紅色虛線框）表明優先生長到α2鐵素體晶粒中

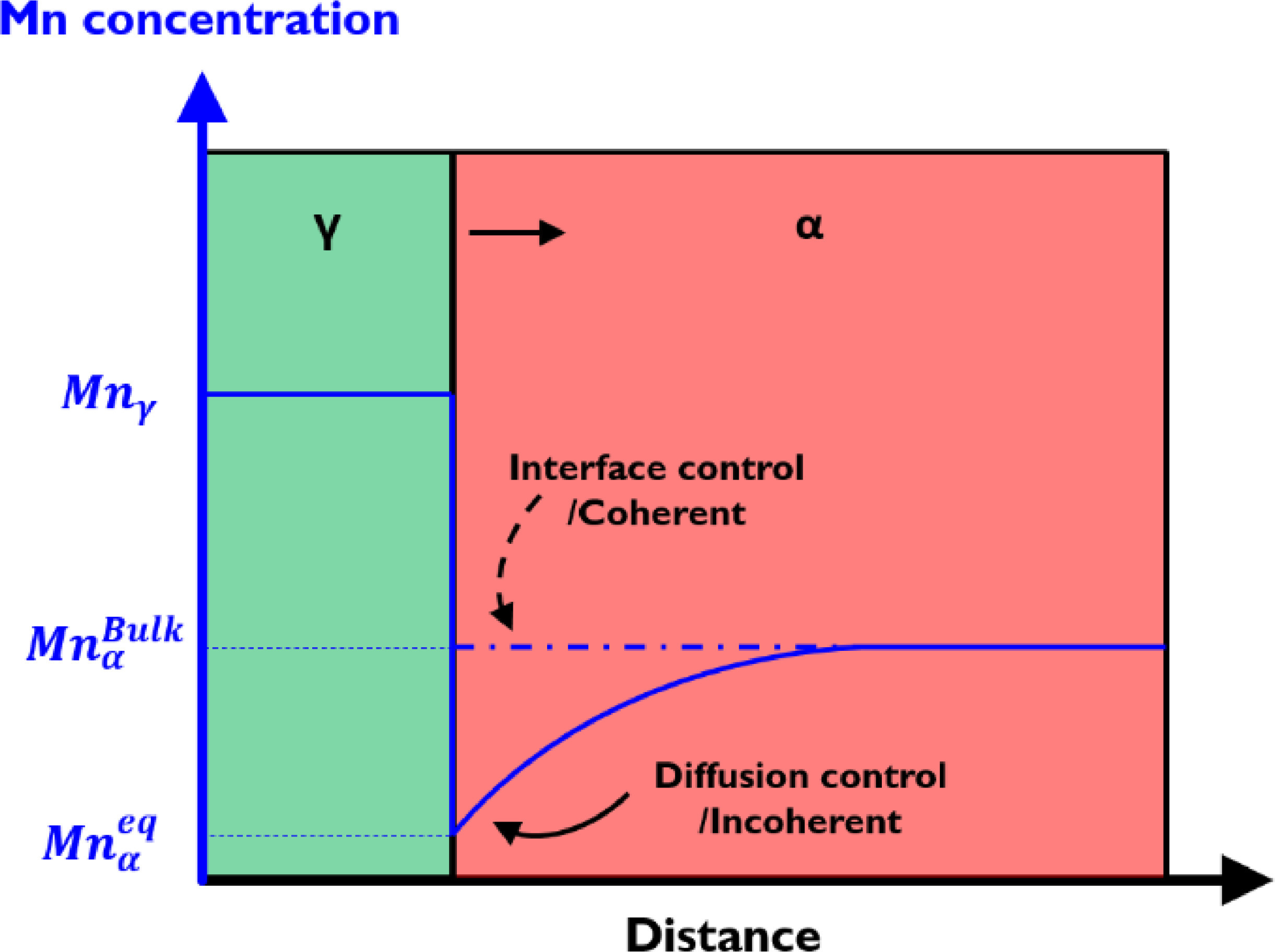

圖5 共格和非共格界面的奧氏體γ-鐵素體α界面上的Mn濃度示意圖
總之，這項工作表明晶界擴散、晶界遷移和位錯擴散在臨界退火過程中奧氏體生長時Mn傳輸中起著重要作用。對于在500 °C下退火6h的中錳鋼，與在小角度晶界形成的奧氏體相比，在大角度晶界形成的奧氏體的晶粒尺寸要大得多（約25倍），這歸因于Mn擴散主要由晶界擴散。同時APT實驗結果給出了晶界擴散和晶界遷移作為奧氏體生長的Mn擴散途徑的直接證據。此外，還展示了對應于共格和非共格奧氏體-鐵素體相界的遷移率和化學性質。
