薩漢德科技大學最新發現：Fe-9Ni低溫鋼中新型球狀貝氏體組織！！
2021-12-18 來源：GS-Metals
Fe-9Ni鋼廣泛應用于低溫部件中，例如液化氣儲罐，因?yàn)樗鼈冊诘蜏叵戮哂懈邚?qiáng)度和優異的斷裂韌性，以及良好的可焊性。常規9Ni鋼中的C含量低于0.1%，在淬火和回火條件下，其微觀結構由回火板條馬氏體和逆轉變奧氏體組成。球狀貝氏體是指鐵素體和碳化物的混合物，其中碳化物成行析出，是由于其在鐵素體生長著的臺階的相界析出而形成的。在Fe-3.28Ni-0.12C合金中，550°C奧氏體等溫分解的過程及機制已經被充分研究了。然而，在Fe-9Ni低溫鋼中還未見報道過球狀貝氏體組織。因此，在Fe-9Ni低溫鋼中是否會形成類似組織，以及該組織結構對力學性能的影響是指導Fe-9Ni低溫鋼發展的新途徑。
近日，薩漢德科技大學的S. Hossein Hedjad（通訊作者）及其研究團隊在Fe-9Ni鋼中添加了0.06 wt.%的C，并通過在550°C和500°C下等溫分解奧氏體24 h后，形成了一種新的顯微組織，即球狀貝氏體，并研究了其對合金性能的影響。相關成果以“Formation of nodular bainite in an Fe-9.10Ni-0.06C (wt.%) alloy: A new microstructure for cryogenic steels”為題發表在期刊Scripta Materialia。
在超高純度Ar氣氛中制備的鋼錠首先在1200°C均勻化24h，然后爐冷。隨后將鋼錠冷軋至厚度的75%。接著將鋼板進行第二次均勻化處理24h，然后爐冷。切取2 mm × 5 mm × 5 mm的樣品進行以下熱處理：1100℃中性鹽浴中奧氏體化1h，然后立即在550℃和500℃的其他中性鹽浴中淬火，等溫浸泡24h，然后水淬。采用OM、SEM、TEM、EDS等對樣品進行顯微組織分析，采用LECO® Vickers顯微硬度計測試樣品硬度，使用Thermo-Calc®計算偽二元Fe-9Ni-C平衡相圖。
試樣在550°C和500°C下保溫24h的OM和SEM顯微照片如圖1所示。這些顯微組織由先共析鐵素體和球狀貝氏體（含有滲碳體沉淀的鐵素體晶粒）以及低體積分?jǐn)?shù)的馬氏體/奧氏體（M/A）和夾雜物組成。夾雜物最有可能是鈦的氧化物，它是在用Ti對熔體進行脫氧過程中形成的。如圖1a和c所示，在奧氏體分解的早期階段，先共析鐵素體形成在原始奧氏體晶界或晶內夾雜物處。夾雜物為奧氏體中的鐵素體提供了有利的晶內形核位點，由此促進了微觀結構的細化。
圖1 鋼在550°C（a和b）和500°C（c和d）保溫24h的微觀結構OM（a和c）和SEM（b和d）顯微照片。主要特征包括鐵素體（α）、球狀貝氏體（NB）、馬氏體/奧氏體（M/A）、夾雜物（I）、不規則晶界（R）和超壁壘（S）
先共析鐵素體晶界的不規則性，在圖1a、c和d中用“R”表示，是由大量相變形成的鐵素體所具備的特征。根據計算所得的偽二元Fe-9Ni-C平衡相圖（圖 2），本工作Fe-9Ni-0.06C合金在轉變溫度下（T< 830 K）的平衡組織由鐵素體-滲碳體-奧氏體混合物組成。在Fe-Ni-C合金中，中間溫度下的奧氏體轉變發生在準平衡（PE）或可忽略分配的局部平衡（NPLE）條件下，其中C在鐵素體和奧氏體之間完全重新分配，但Ni在界面處沒有分配或分配程度有限。因此，C分配在轉變過程中穩定了奧氏體，并在隨后的冷卻后保留了M/A成分。Ni是一種非碳化物形成元素，通過溶質拖曳效應延緩鐵素體生長。在本合金中形成先共析鐵素體之后，根據Fe-Ni-C相圖，奧氏體將在PE/NPLE條件下轉變?yōu)殍F素體-滲碳體混合物，即球狀貝氏體。

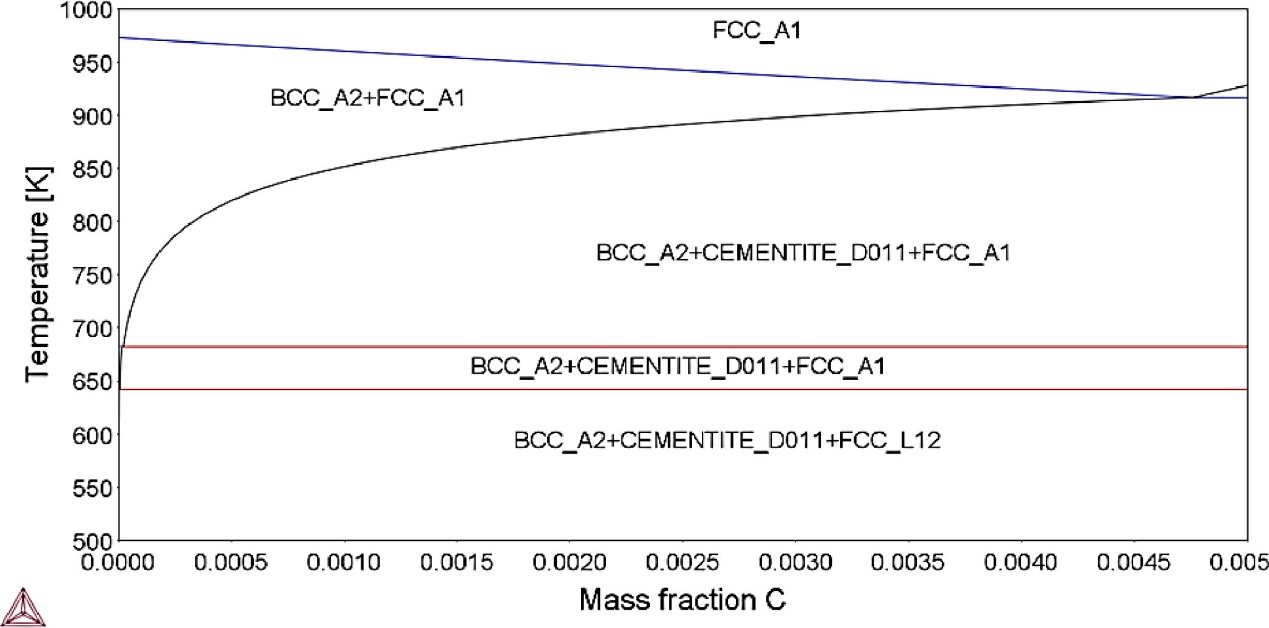

圖2 計算出的偽二元Fe-9Ni-C平衡相圖
比較圖1b和d，發現在500°C轉變的樣品中的滲碳體沉淀比在550°C轉變的樣品中的要小。這是由于較高的過冷度導致前者中滲碳體析出的驅動力較高，導致具有較高數量密度的較小沉淀物成核。此外，500°C下的粗化動力學低于550°C下的，在500°C下轉變24h后保留了較小尺寸的滲碳體。此外，樣品中球狀貝氏體的顯微組織在550°C下轉變24h（圖1a和b）清楚地表明滲碳體沉淀物已在鐵素體基體內以平行陣列排列。眾所周知，這些陣列是鐵素體生長邊緣滲碳體析出的結果。
在550°C下轉變24h的樣品中的球狀貝氏體的明場TEM圖像，以及從滲碳體析出物的EDS光譜分別顯示在3a和b中。滲碳體的組成與(Fe,Cr,Ni,Mn)3C一致（圖3b），這揭示了通過增強界面邊界擴散將Cr分配到滲碳體中。值得注意的是，Cr是一種碳化物形成元素，少量的Cr添加會影響Fe-Ni-C合金在PE/NPLE條件下的奧氏體轉變。

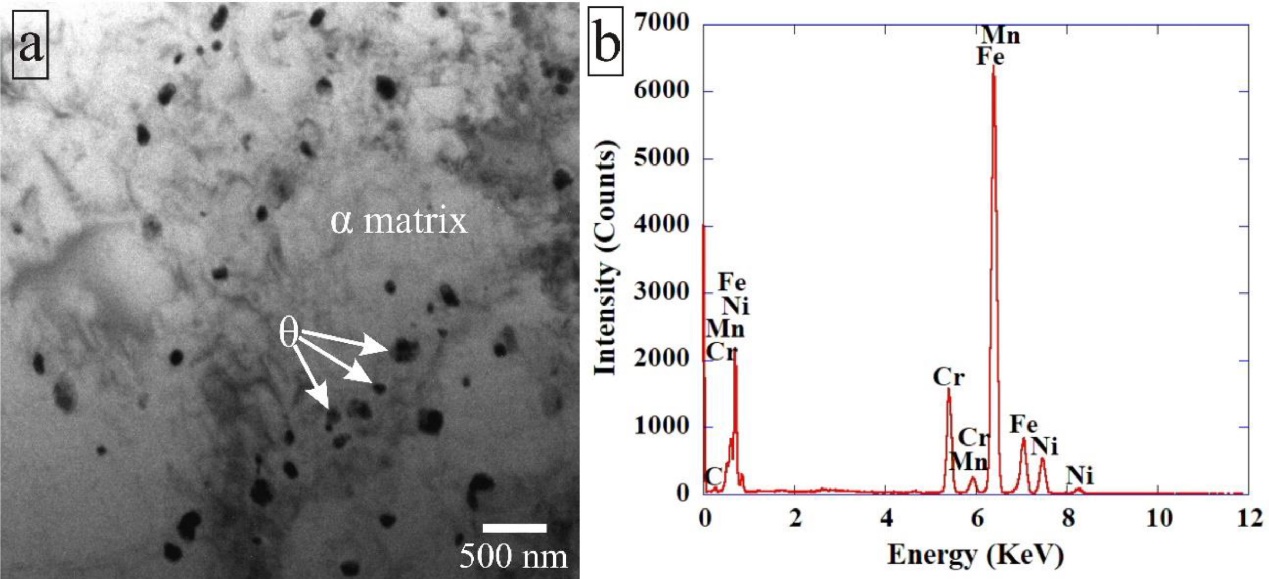

圖3 （a）鋼中球狀貝氏體在550°C下轉變24h的明場TEM顯微組織；（b）滲碳體沉淀物的EDS光譜
圖4a和b顯示了在兩個相鄰區域和傾斜條件下從球狀貝氏體中提取的SADP圖像。SADP由強反射和弱反射組成；強反射與鐵素體基體的[011]區軸一致，圖4a和b中的弱反射分別與Pbnm空間群滲碳體的[100]和[101]區軸一致, 其中a = 0.4525 nm, b = 0.5090 nm和c = 0.6744 nm。圖4c表明鐵素體和滲碳體之間的OR與Bagaryatskii OR一致：[011]α // [100]θ，(-1-11)α // (010)θ和(2-11) α // (001)θ。同時，圖4d與Isaichev OR一致：[-11-1]α//[010]θ和(-101)α//(-103)θ。

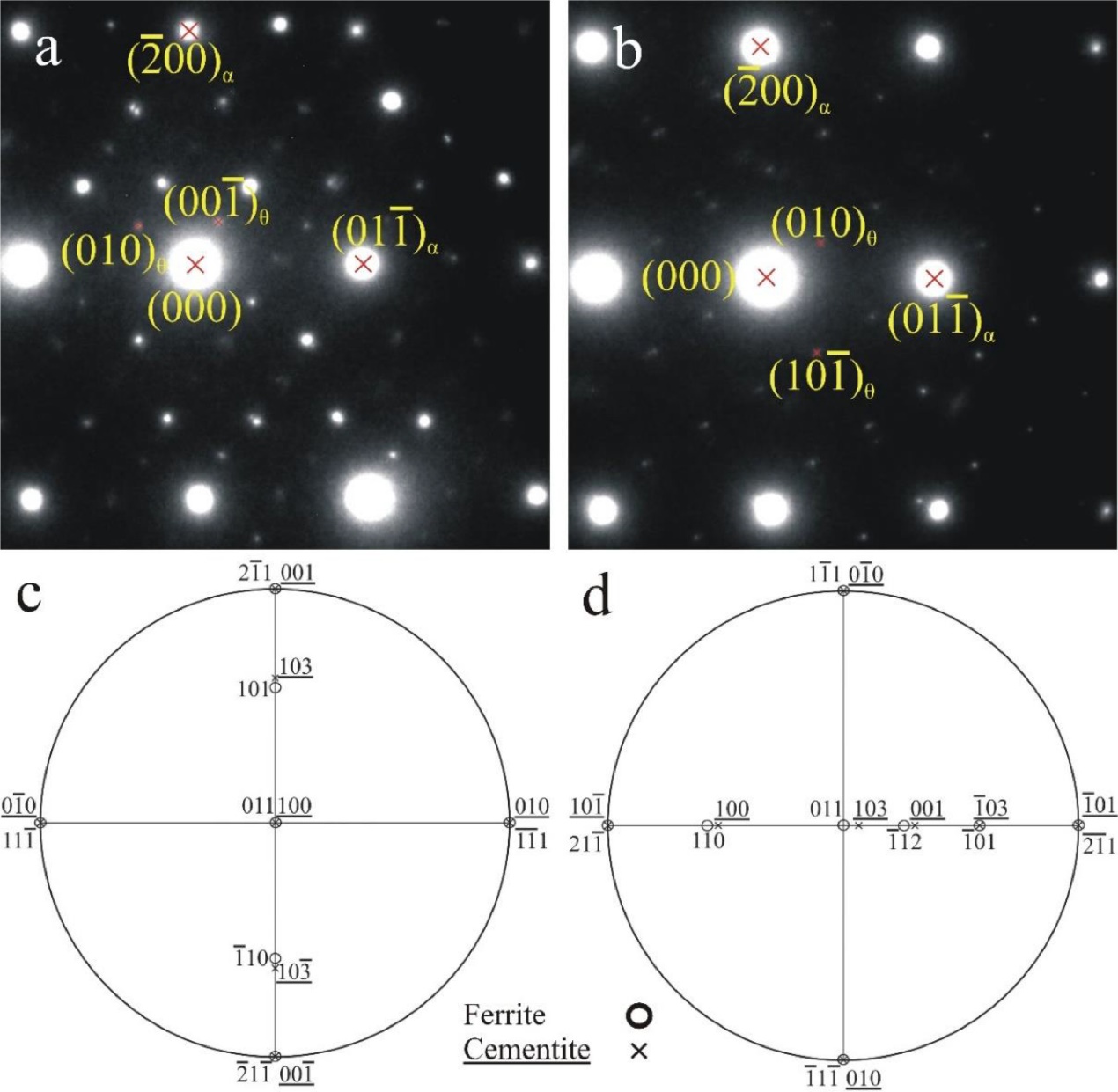

圖4 球狀貝氏體（a和b）的SADP和相應鐵素體和滲碳體（c和d）在550°C轉變24h后的疊加立體投影
現有球狀貝氏體的顯微組織特征與相界析出相一致，在向富碳奧氏體推進的鐵素體棱臺的階地上發生連續的滲碳體相界析出。與在550°C形成的Fe-3.28Ni-0.12C鋼中球狀貝氏體的顯微組織相比，現有球狀貝氏體中滲碳體的體積分?jǐn)?shù)較低，這可能是由于碳含量較低的緣故。550℃和500℃相變?cè)嚇又邢裙参鲨F素體和球狀貝氏體的顯微硬度值如表1所示。球狀貝氏體顯微硬度值高于先共析鐵素體是由于滲碳體析出物的彌散硬化作用。在彌散硬化合金中，析出物尺寸的減小會增加硬度和屈服強度；因此，500°C相變樣品中球狀貝氏體的顯微硬度高于 550°C相變樣品中的顯微硬度，這是由于前者中滲碳體析出物的尺寸較小（圖 1）。 球狀貝氏體的顯微硬度值與在低碳Fe-9Ni鋼中形成的回火馬氏體組織的顯微硬度值相當，并且促使進一步研究檢查球狀貝氏體對機械性能，尤其是對Fe-9Ni鋼低溫韌性的影響。

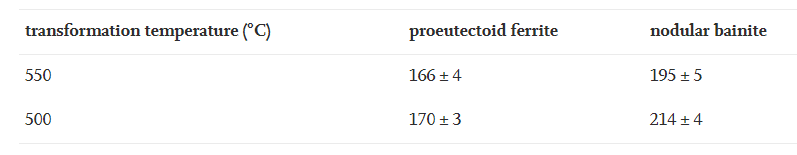

表1 先共析鐵素體和球狀貝氏體的顯微硬度
綜上所述，該鋼在550和500°C轉變后的顯微組織由先共析鐵素體、球狀貝氏體、M/A和的夾雜物組成。先共析鐵素體主要由原奧氏體晶界或晶內夾雜物的轉變形成，而球狀貝氏體的鐵素體基體由邊緣機制形成。滲碳體成分為 (Fe,Cr,Ni,Mn)3C，表明界面處有Cr分配，在鐵素體基體和球狀貝氏體滲碳體沉淀之間觀察到Bagaryatskii和Isaichev ORs。Fe-9Ni低溫鋼中具備優異力學性能的球狀貝氏體組織為拓展其應用領域提供了新的途徑。
