真空自耗電極電弧爐及熔煉工藝
2020-03-31 來源：Goal Science
真空自耗電極電弧爐電極是由被熔煉材料（即爐料）制成，在熔煉過程中逐漸消耗，熔化后滴進結晶器中冷凝成錠。主要用來熔煉鈦、鋯、鉬等活潑金屬和難熔金屬，也可熔煉耐熱鋼、不銹鋼、工具鋼和軸承鋼等。
1. 真空自耗電極電弧爐特點
1.1 真空自耗電極電弧爐優點
真空自耗電極電弧爐優點：
1.2 真空自耗電極電弧爐缺點
真空自耗電極電弧爐缺點：
（1）制造電極較難；
（2）錠子為柱狀晶，從底部到頂部方向變化，與徑向夾角逐漸減小，晶粒粗大。
2. 真空自耗電極電弧爐分類
真空自耗電極電弧爐爐體結構形式分為以下幾種：
（1）爐體固定、坩堝移動式
此種爐型爐體固定在金屬或鋼筋混凝土結構框架上，坩堝設置在一個可移動小車上，裝爐時移至爐體下方，提升坩堝以完成封爐操作。
屬于較早期類型。生產效率較低，但結構穩定，占地面積較小，便于設置防爆設施。適合熔煉鈦、鋯及其合金。國產ZH-200、ZH-1000以及西德海拉斯咖L1000St3型電弧爐都是此類結構。
（2）爐體固定、坩堝轉動式
該爐型爐體固定，坩堝可繞一立柱旋轉和升降完成裝電極和卸錠工作，可實現兩個坩堝交替使用。該種爐型操作方便，生產率高，但爐子地下部分結構復雜。
（3）爐體轉動、坩堝固定式
此種爐型爐體由一立柱支撐并可沿立柱升降和繞立柱旋轉，坩堝位置固定。此種爐型優點是在一個坩堝熔煉的同時，另一坩堝可進行下爐熔煉的準備工作，當一個坩堝熔煉結束后，可以立即旋轉爐體到另一個坩堝中進行熔煉，這種連續式的生產作業有利于提高生產率。
ZH-3000型爐子屬于此種結構。該結構地面部分比較簡單，但地下結構復雜，占地面積較大。穩定性不如第一種結構。
（4）爐體移動、坩堝固定式
該爐型爐體分成上下兩部分，上部爐室固定在構架上，該構架可以沿軌道水平移動。兩個固定的下爐室下面各裝設一個坩堝，通過構架移動和上爐室的升降，可實現在兩個坩堝位置的交替熔煉。此時真空系統是通過下爐室與爐體連接，此種結構的地上部分和地下部分都比較復雜，占地面積較大。
2.1 真空自耗電極電弧爐結構
真空自耗電弧爐主體主要由爐體、坩堝、水冷系統、電極桿及其傳動系統、稱重系統、真空系統、供電系統、觀察系統等部分組成。

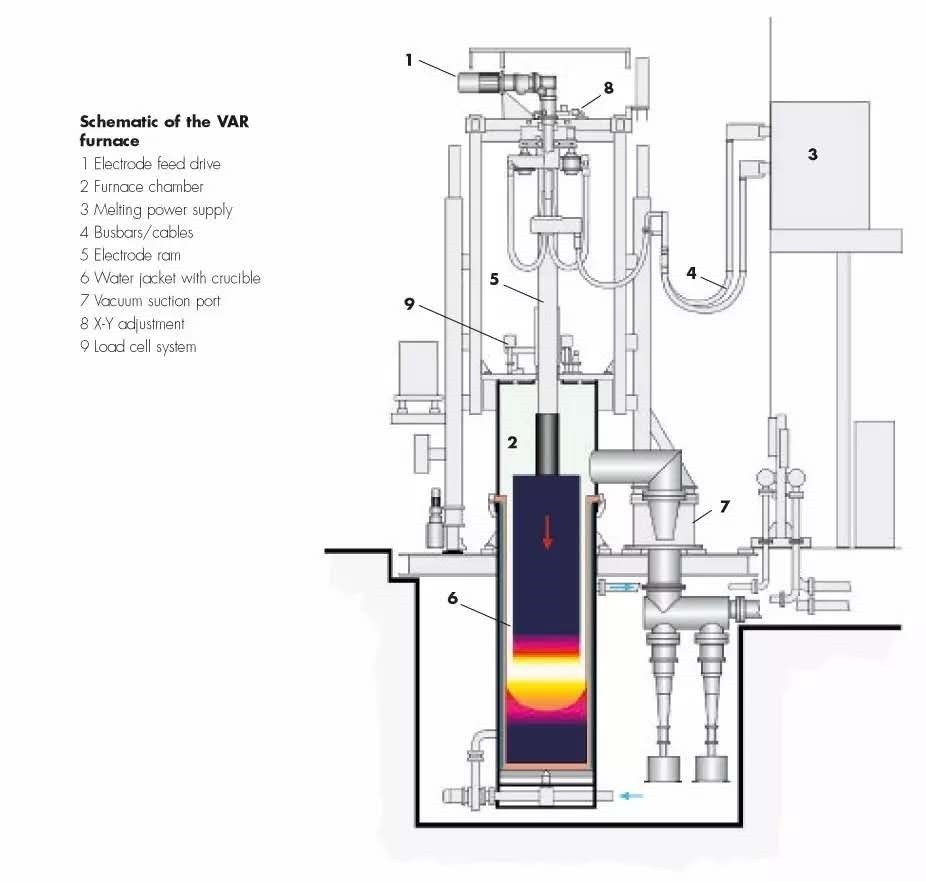

自耗電極電弧爐示意[5]
1－電極進給傳動裝置；2－爐體；3－電源箱；4－母線/電纜；5－電極桿；6－水冷坩堝；7－真空系統；8－X-Y調整裝置；9－稱重傳感系統。
2.1.1 爐體
爐體是容納自耗電極的真空室，將電極傳動裝置、坩堝以及真空系統連接在一起。對爐體要求如下：
（1）爐體具有合適的空間。一般爐體的直徑是最大錠子直徑的2~3倍。爐體高度由自耗電極最大長度和錠子長度差來決定。
（2）爐體具有足夠的強度。由于爐體聯結眾多機械設備，同時承受外部大氣壓力和冷卻水壓力，因此，一般采用圓柱形和凸圓形設計。優點：①剛度好，用鋼材較少，表面積少；②表面冷凝蒸氣和金屬粉塵易清除；③表面容易加工。
（3）爐體受到輻射熱和傳導熱，需要有效冷卻。水冷方法：①水套冷卻。效果好，但容易積存水垢，導致堵塞；②蛇形管冷卻。不易積存水垢，但冷卻效果差。
（4）對稱于電極安裝兩個觀察孔。由于受到電極遮蔽，爐體上部觀察孔只能看到電弧部分情況，因此，上下對稱位置都需要設置觀察孔。
（5）爐門足夠大，方便人員進行檢查和清理。
2.1.2 坩堝
坩堝又稱為結晶器，是真空電弧熔煉的核心部位。熔煉金屬在此熔化、過熱、精煉和結晶成錠。坩堝內進行大量的熱交換，坩堝壁熱交換強度達到幾萬至幾百萬瓦每平方米。因此對坩堝有如下要求。
（1）坩堝金屬材質導熱、導電性能良好，不易被熔化金屬黏結，一般采用紫銅和無氧銅等；
（2）坩堝內表面平整光滑，斷面形狀一致，便于脫錠；
（3）坩堝具有足夠強度和剛度，可以承受最大鑄錠質量；
（4）坩堝壁厚在強度允許的條件下盡量薄，一般小爐子壁厚為8~10mm，大爐子壁厚12~24mm，鋼制坩堝壁厚8~12mm；
（5）坩堝設計結構允許熱膨脹變形；
（6）直徑小于150mm坩堝設計一定錐度，方便脫錠；
（7）坩堝進行充分的冷卻；
（8）便于裝卸、清理和維修。
2.1.3 水冷系統
水冷系統主要包括三部分，爐體水冷、銅坩堝水冷與電纜水冷。由于金屬料棒的重熔、結晶過程就在銅坩堝與爐體所形成的封閉腔體內進行，因此爐體與銅坩堝均需要水冷降溫。銅坩堝置于一個水冷套中，冷卻水從水冷套下部的入水口流入，從上端的出水口流出，不斷帶走銅坩堝的熱量。爐體為雙層結構，中間為水冷夾層，冷卻水不斷從夾層中流過，實現爐壁的冷卻。自耗爐的供電電纜采用水冷電纜，由于熔煉電流通常達到上萬安培，致密鈦錠的熔煉電流甚至達到二萬四千安培，供電電纜發熱嚴重。專用電纜均有入水口與出水口供冷卻水從水冷夾層流過。在每根電纜的出水口設置溫度檢測點，通過出水溫度的高低反映電纜的發熱情況。水冷系統所用的冷卻水，是經過軟化處理的凈水，供水壓力要求在1.45個大氣壓以上。
2.1.4 電極桿及其傳動系統
傳送電極用的導桿稱為電極桿。電極桿作用為：（1）導電，供給電弧電流；（2）夾持并帶動電極上下運動。
電極桿設計要求：
（1）大的導電截面，電阻盡量小，避免電弧電流流通時產生過大熱損失，要求電壓降不超過1V。
（2）有足夠機械強度，足夠承受自耗電極重量及其他力（如冷卻水壓力、傳動的慣性力等）作用。
（3）表面光潔耐磨，其軸線保證較高直線度。保證靈活升降，以及電極與坩堝之間的間隙均勻。
（4）良好的水冷，以及可靠密封性。電極桿使用前進行打壓試驗，水壓達到0.5~0.9MPa。
（5）電極桿夾持自耗電極簡單可靠、裝卡方便。
目前，常用的傳動系統包括：①帶有電磁離合器的傳動系統；②具有差動器的傳動系統；③液壓傳動系統。
2.1.5 稱重系統
熔煉過程中熔化速度難以直接測量，目前主要是利用稱重系統，實時測量電極的剩余重量，根據測得的電極剩余重量，通過計算濾波處理得到相應的實際熔化速度，利用稱重模塊成功實現熔速參數的測量，從而實現恒熔速控制。
2.1.6 真空系統
真空電弧爐工作真空度與熔煉金屬有關。對于難熔金屬為10-2Pa；對于高溫合金、特種鋼等為10-1Pa；對于海綿鈦等為5×10-2~1Pa。高于10Pa的壓力會導致衍生電弧的形成，可能擊穿坩堝引起爆炸。因此，應從冶金控制、電弧穩定和防止擊穿坩堝來確定爐膛壓力。
真空電弧爐真空系統設計還應考慮以下幾點：
（1）如果熔煉不一直處于坩堝口處，弧區壓力比坩堝口處壓力高出較多，差值應通過計算獲得，不能將電弧爐工作壓力誤認為弧區壓力；
（2）弧區有較高的金屬蒸氣分壓力，為維持真空電弧穩定的一個條件；
（3）使用粉末或海綿鈦壓制的電極時，熔煉過程難免突然放氣，真空系統應能適應該情況；
（4）凝殼爐要考慮澆鑄時因錠模放氣而壓力突然上升的特殊性。
2.1.7 供電系統
真空自耗電弧爐供電系統包括電弧電源和各種電氣控制設備，供電系統為電弧穩定燃燒提供優良的條件，生產高品質合金產品。
電弧電源可以是直流電源，也可以是交流電源。但真空自耗電弧爐都采用直流電源。原因如下：
（1）直流電源大約有2/3的輸入功率用于熔煉金屬，交流電源只有1/2，因此，采用直流電源效率更高，熔池深，去氣去雜質好；
（2）直流電源電弧電壓在25~35V即可穩定，交流電源需要達到70~75V，人體安全電壓是36V，超過該電壓操作上帶來一定危險，高電壓容易引起電極與坩堝壁之間放電，造成燒穿坩堝事故；
（3）交流單相電源功率大于1000kW有一定困難，采用三相電壓則需要安設三個電極，爐子結構復雜。
真空自耗電弧爐熔煉電流較大，適合的直流電源為：①機械式整流設備，例如直流發電機等；②半導體整流設備，例如硒、硅、鍺整流器和可控硅整流器等。
2.1.8 觀察系統
為了觀察爐內電弧燃燒、熔煉和焊接電極情況，在爐體上至少需要兩個對稱的觀察孔。在結構較為復雜的爐子上，每個輔助操作區都應安裝觀察孔。
在熔煉過程中金屬蒸氣或其他物質容易蒸鍍到觀察窗上，遮擋光線，影響觀察。因此，可在觀察窗前安裝可轉動玻璃圓盤。
光學觀察裝置優點：
3. 真空自耗電極電弧熔煉工藝
真空自耗電弧爐冶煉的工藝流程分為四個階段：準備階段、開始階段、熔煉階段、熱封頂階段。
3.1 準備階段
準備階段的工作包括裝錠、焊接與抽真空。
（1）裝錠
裝錠前清理結晶器內壁，防止上次冶煉殘?jiān)绊懞辖鹳|(zhì)量。裝入輔助電極，用天車將結晶器放入爐座下的水冷套內，并將原料錠放入結晶器內。調校自耗原料錠處于結晶器中心位置，完成裝錠工作。
（2）焊接
焊接的任務是將組焊好的自耗電極在真空或氬氣保護下焊接在輔助電極（位于原料錠和夾料桿之間，也稱為假電極）上，確保焊直、焊牢、焊縫能透過工作電流，并不發生氧化。
焊接前，將輔助電極裝在夾料桿下，卡好，封閉爐體，啟動真空系統，當爐內真空度達到焊接要求即可焊接。焊接過程即為一次短暫熔煉，時間長短取決于電極材質和大小。與熔煉不同，焊接過程中，熔煉輔助電極，原料錠作為底墊。原料錠表面熔化一定深度后，斷電并壓下輔助電極使之與原料錠粘合，完成焊接。冷卻后開爐檢查牢固度。否則，重新焊接。
（3）抽真空
準備階段最后操作，焊接完成后，閉合爐體，拉起電極，啟動真空系統，當爐內真空達到 0.3Pa 以下，開始起弧熔煉。抽真空時間一般需要兩個小時左右。
3.2 開始階段
起弧方法為在結晶器底面上放置引弧劑（同材質金屬顆粒），使引弧劑和自耗電極端面距離在20~30mm。提高空載電壓（即開路電壓）到 80V 左右。在空載電壓下，借助自耗電極與引弧劑之間瞬間接觸產生弧光放電，進而達到穩定的電弧燃燒，造成一定量的金屬熔池，為過渡到正常熔煉創造條件。
開始起弧期為電弧最不穩定期，為不損壞坩堝底部，保持較小電弧電流（一般1kA 左右），隨著起弧過程緩慢增大，但小電流易造成斷弧，小弧壓易造成短弧。因此，一旦起弧，立即控制電弧為恒定短弧工作狀態，通過電弧電壓控制電弧長度，一般為 25V-40V 。
引弧期盡量短，攪拌磁場強于正常熔煉時期，盡快建立熔池，減少鑄錠切除量。
3.3 熔煉階段
起弧弧期結束以后，逐漸增加熔煉電流，迅速轉入正常熔煉期。
熔煉期操作直接影響熔煉金屬質量。待熔池覆蓋坩堝底部，按照工藝曲線要求進行熔煉。同時控制好熔煉電壓、熔煉速率、真空度、冷卻水流量等工藝參數。
熔煉電流一定時，電弧過長，熱量不集中，表現為金屬熔池呆滯，表面有飄浮的雜質，金屬的污染程度增加，并容易發生邊弧，造成事故；弧長過短，易造成電弧頻繁短路而使熔池溫度急劇變化，熔化速度隨之波動較大，同時會發生嚴重噴濺；弧長正常時，熔池十分清晰活躍，溶液緩慢波動并將雜質膜推向結晶器壁。
3.4 熱封頂階段
熱封頂又稱補縮，為保證鑄錠重熔后頂部和底部結晶一致，盡量減少頂部的縮孔現象，提高金屬利用率。
熱封頂?shù)哪康氖菫榱藴p少鑄錠頭部的縮孔，降低鑄錠的切頭量，提高錠坯的成材率。在熔煉工藝的后期必須對鑄錠頂部進行熱封頂工藝操作，使熔池緩慢變淺逐漸冷卻凝固。使頂部結晶盡量均勻一致，防止出現金屬縮孔。熱封頂過程是一個分階段減小電流并保持的過程。
為了確定最佳封頂開始時間，傳統自耗電弧爐一般采用電極桿行程或平均熔速法計算確定預留電極量，也可通過確定剩余電極重量測量判斷熱封頂開始時間。在熔煉過程中，當鈦錠重量達到熱封頂初始之后，自動進入熱封頂階段，按照電流斜率均勻的減少熔化電流。
4. 真空電弧熔煉關鍵參數
4.1 電弧電壓
電弧電壓是真空電弧熔煉重要參數之一，主要反映電弧長度及其穩定性，及對產品脫氣效果的影響，是控制工藝過程和和產品質量的重要參數?，F(xiàn)代工業生產中的真空自耗電弧爐，所用電弧電流較大，電弧的靜態特性均屬于上升特性。

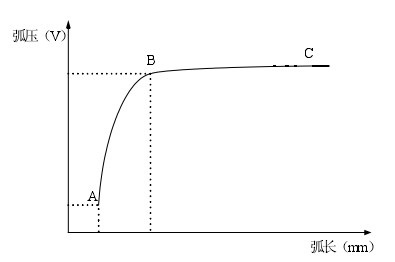

電弧電壓是電弧長度的函數，電弧電流給定時，電弧電壓與弧長在一定范圍內可近似表示為：Lh=kUδ，實際生產中可用電弧電壓來控制電弧長度。在真空下電弧長度與電弧電壓之間的關系如圖所示?？梢钥闯?，再 AB 段范圍內，電弧電壓隨著電弧長度增加而迅速升高并且反應靈敏；在BC段則不存在該種關系。
弧長與弧壓關系圖
一般采用短弧熔煉時，熔煉電壓Un很小，對于難熔、活性金屬及其合金電弧電壓在30~40V之間，爐子工作電壓與重熔金屬的種類、氣體介質種類有關，在氬氣氣氛下熔煉時， Un值比真空熔煉時高10V左右。真空電弧熔煉點電壓的具體數值隨金屬種類、弧長和爐子結構特征而異。
由于熔化電流很大（1~24k A），因此，電弧電壓一定時，必須考慮電阻電壓降，即電壓給定（Un ）=理論電弧電壓（Uδ）+電阻電壓降（?U）。實際生產中，常常因未考慮電阻電壓而導致出現熔煉電壓不正常的情況，嚴格的工藝一般要求由電弧電流的大小來確定電弧電壓。
4.2 電弧電流
自耗電極熔煉中最重要的參數是電弧電流，電弧電流的大小直接影響電弧能否穩定燃燒、金屬熔化快慢、熔池溫度高低、熔池深度以及鑄錠質量等。
電弧電流主要由電極材料、鑄錠規格和坩堝比（即電極直徑與坩堝內徑之比）決定，其電源類型、極性、爐子結構和熔煉室氣壓等也影響其最佳值。為了獲得優質錠，需要維持恒定的熔煉條件。因此、在熔煉大錠時，初期加大電弧電流，以補償?shù)鬃?、坩堝?duì)金屬錠的冷卻；在熔煉后期，由于爐內溫度較高，應減小電弧電流，維持熔池溫度恒定。
4.3 熔煉真空度
真空度對熔煉過程產品質量以及安全操作具有重要影響，主要影響了電弧穩定性、弧長、金屬損耗、金屬純度和蒸發損失。從理論上講，真空度的確定取決于所熔煉金屬的種類、化學組成、蒸汽壓的大小、電弧的穩定性和產品質量等許多因素，不一定純粹追求高真空度。從電弧的穩定性和杜絕輝光放電條件而言，保持10mmHg是為了防止熔煉重金屬的突然放氣，致使真空度降到輝光放電的臨界壓力區間，實際的真空度要比5~10mm Hg高一些。根據不同的真空度要求，變頻調節的真空系統才是合理的。
4.4 坩堝冷卻
坩堝冷卻水帶走干溝收到的所有熱量，否則坩堝會因溫度升高強度下降而失去正常性能，因此，選擇坩堝冷卻方式很重要。
目前世界各國采用的坩堝冷卻方式有三種：水套式、淋水式和鈉鉀合金冷卻式。其中水套式應用最廣泛。
冷卻水溫差通?？刂圃?span lang="EN-US">10℃以內，最多不超過30℃。如果使用沒有軟化的水，出水溫度不應大于45℃，因?yàn)樵?span lang="EN-US">45℃以上時，水中鹽分將沉淀下來，結成水垢。軟化水允許出水溫度小于60℃。
真空自耗電極電弧爐部分設備實物圖如下：

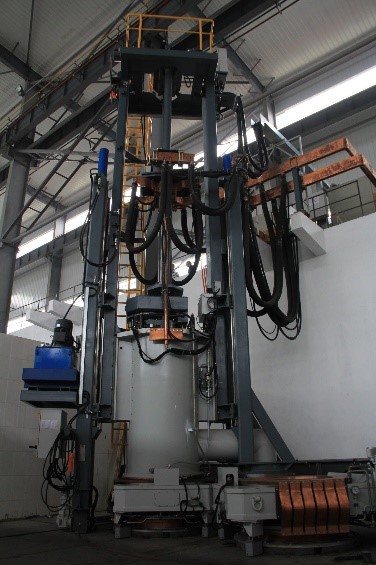

真空自耗電極電弧爐[5]
參考文獻：
[1] 劉喜海，徐成海，鄭險峰編著.真空冶煉[M]. 化學工業出版社，2013.
[2] 孫足來, 黨哲鵬, 湯淇帥等. 真空電弧爐和真空感應爐的研究[J]. 真空，2008.
[3] 楊永維. 真空自耗電弧爐數學模型的實驗研究及控制策略[D]. 重慶大學，2009.
[4] 張延?xùn)|. TA15鈦合金熔煉工藝及成分優化[D]. 西安建筑科技大學，2006.
