CCT（Continuous Cooling Transformation）曲線即過冷奧氏體連續冷卻轉變曲線，它反映了在連續冷卻條件下過冷奧氏體的轉變規律，是分析轉變產物組織與性能的依據。
TTT（Time-Temperature-Transformation）曲線為鋼的過冷奧氏體等溫轉變曲線，它的開始溫度和終了溫度曲線像英文字母C，描述了奧氏體在等溫轉變過程中，不同溫度和保溫時間下的析出物的規律，又稱為C曲線。
CCT曲線是以一定的冷卻速度時的連續轉變，TTT曲線是在一定溫度下的等溫轉變，區別在于冷卻條件的不同，但二者在本質上是一致的，均是過冷奧氏體的轉變圖解，轉變過程和轉變產物的類型基本相互對應，都是制訂熱處理工藝的重要參考資料。
工藝模擬圖
二者曲線主要是利用過冷奧氏體轉變產物的組織形態或物理性質的變化來測定。測定方法一般包括金相法、膨脹法、磁性法和差熱分析法。本文主要介紹膨脹法來測定和繪制CCT曲線和TTT曲線。

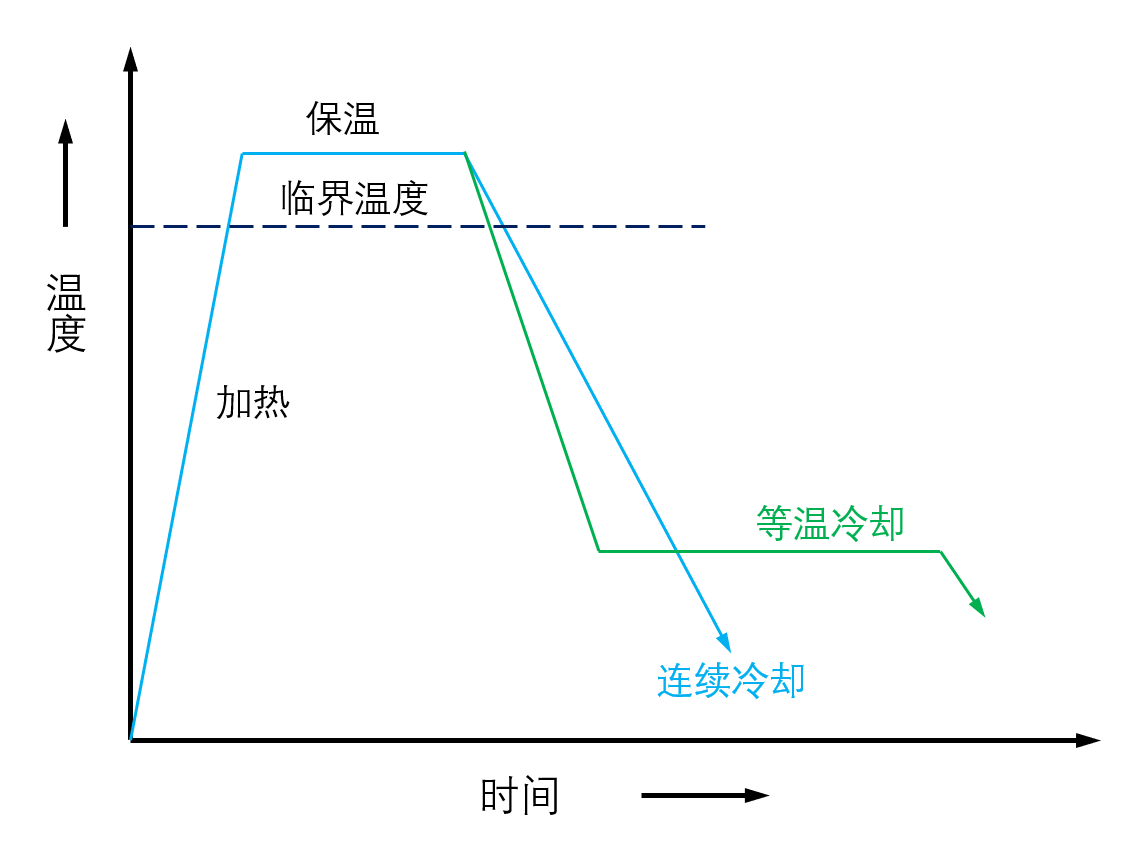

取若干測試鋼的小圓柱試樣，利用熱膨脹儀或是Gleeble熱模擬試驗機進行熱處理工藝模擬，經同樣奧氏體化以后，進行不同的冷卻工藝。
CCT曲線

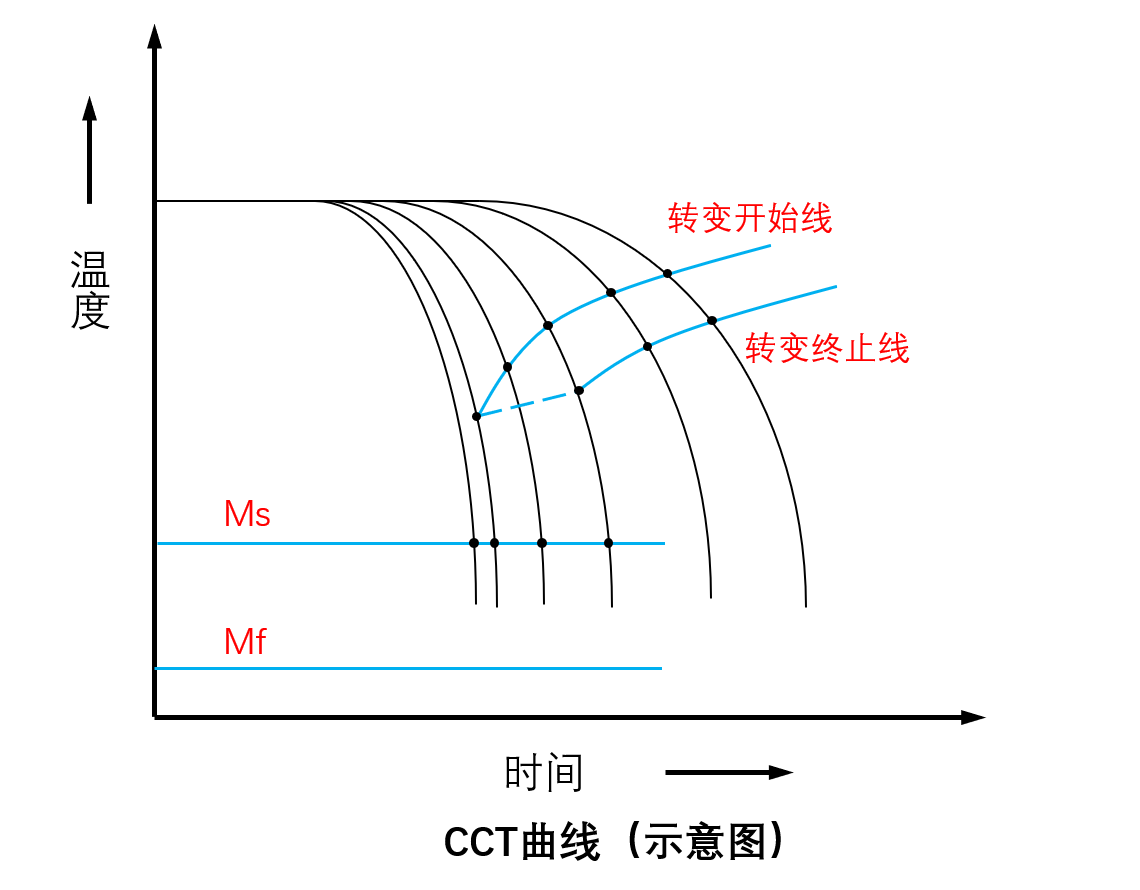

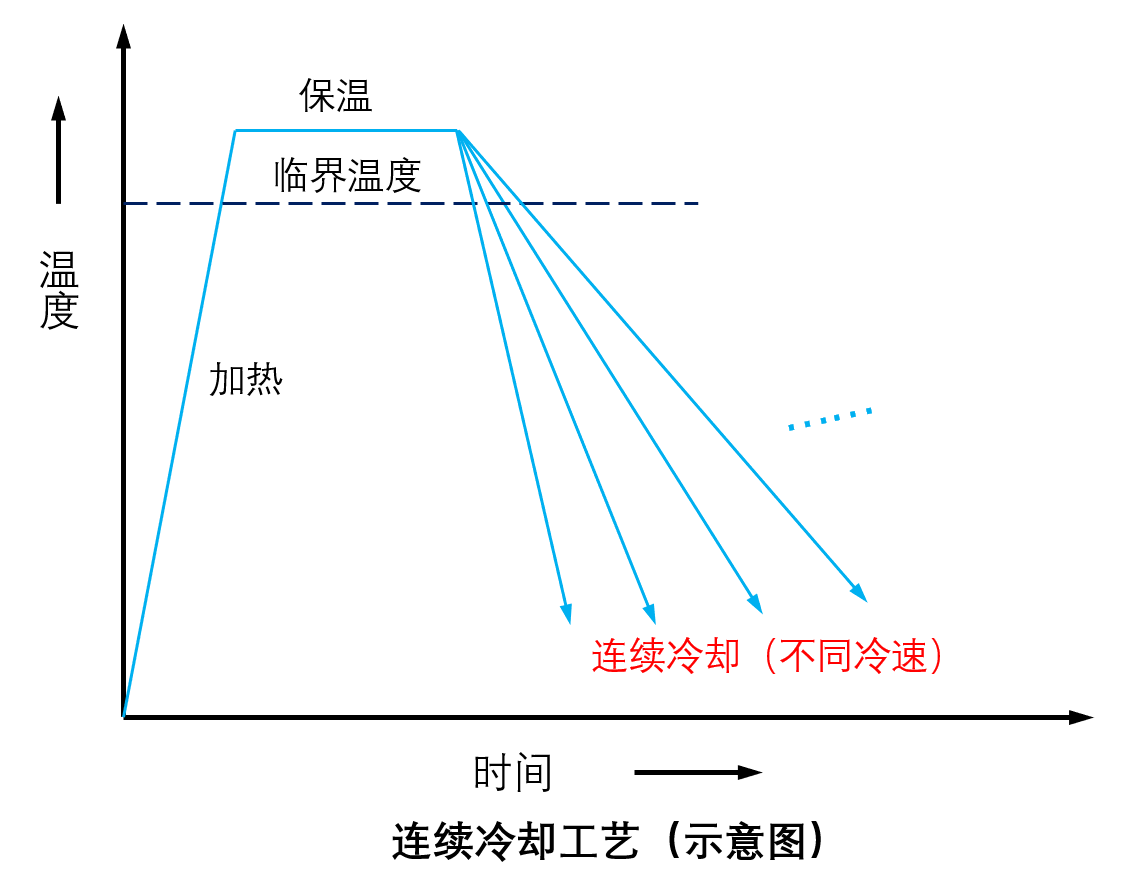

每個試樣各以不同速度連續冷卻，測出在不同冷速下過冷奧氏體發生相變的開始溫度和終了溫度，將各個冷速下的數據綜合繪在“溫度-時間對數”的坐標中，然后把所有轉變開始點和終了點分別連接起來，就得出該鋼種的CCT曲線，該曲線下部兩條水平線分別表示奧氏體向馬氏體轉變的開始溫度Ms點和轉變的終了溫度Mf點。示意圖如下所示，數據處理推薦采用Origin軟件。
TTT曲線

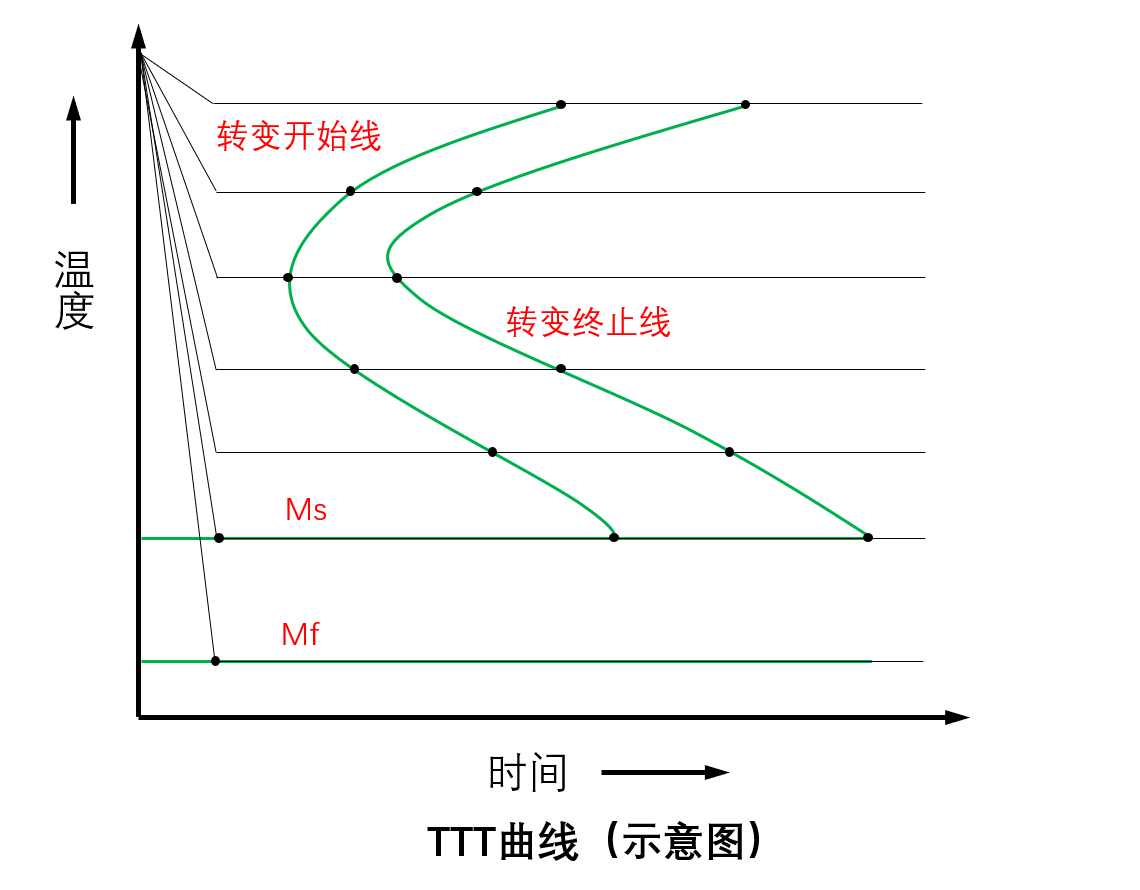

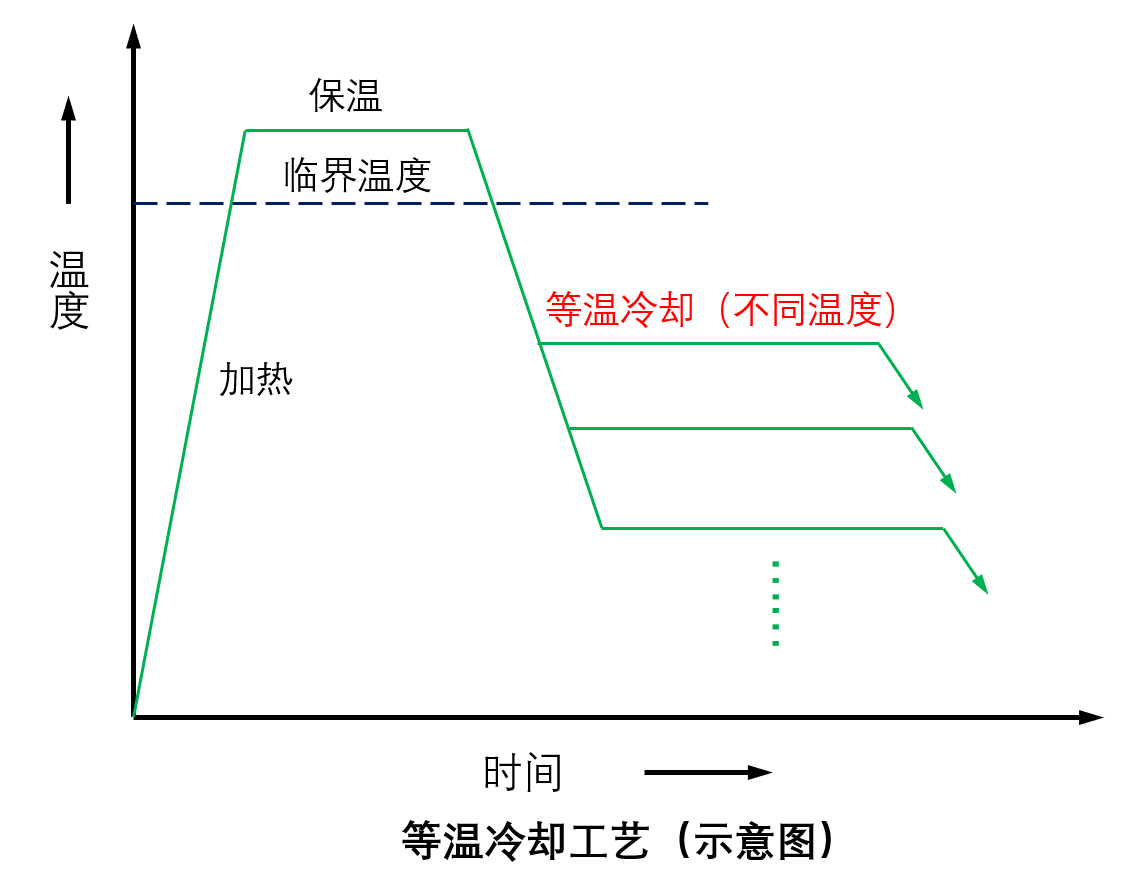

每個試樣迅速冷至臨界點下不同溫度等溫，使過冷奧氏體在恒溫下發生相變，測出在不同溫度下過冷奧氏體發生相變的開始時間和終了時間，并把它們標注在“溫度-時間對數”的坐標中，然后把所有轉變開始點和終了點分別連接起來，得出該鋼種的TTT曲線，該曲線下部兩條水平線分別表示奧氏體向馬氏體轉變的開始溫度Ms點和轉變的終了溫度Mf點。示意圖如下所示，數據處理推薦采用Origin軟件。
