游標卡尺原理和讀法
2019-07-25 來源：Goal Science
游標卡尺（Vernier Calliper），是一種測量長度、內外徑、深度的量具。游標卡尺由主尺和附在主尺上能滑動的游標兩部分構成。游標卡尺的主尺和游標上有兩副活動量爪，分別是內測量爪和外測量爪，內測量爪通常用來測量內徑，外測量爪通常用來測量長度和外徑。目前主要有數顯卡尺、帶表卡尺和傳統卡尺，數顯卡尺和帶表卡尺讀數相對簡單，本文主要介紹傳統卡尺的原理和讀數方法。

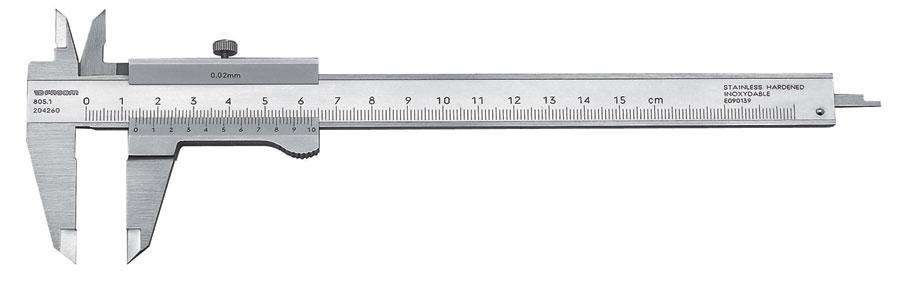

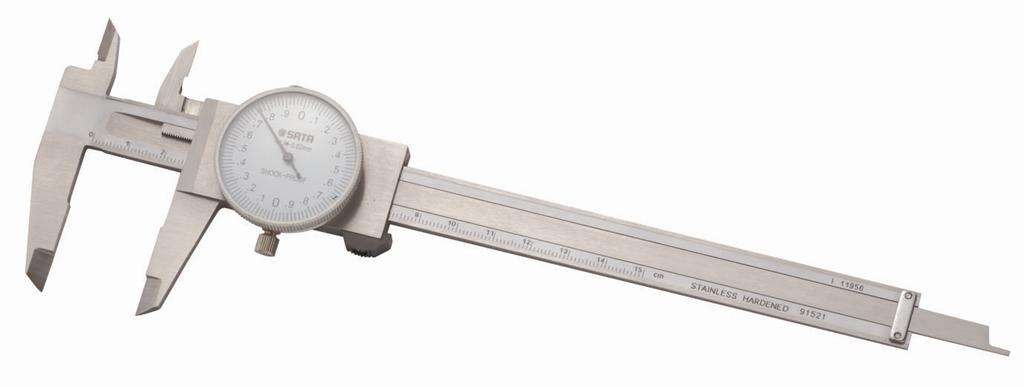

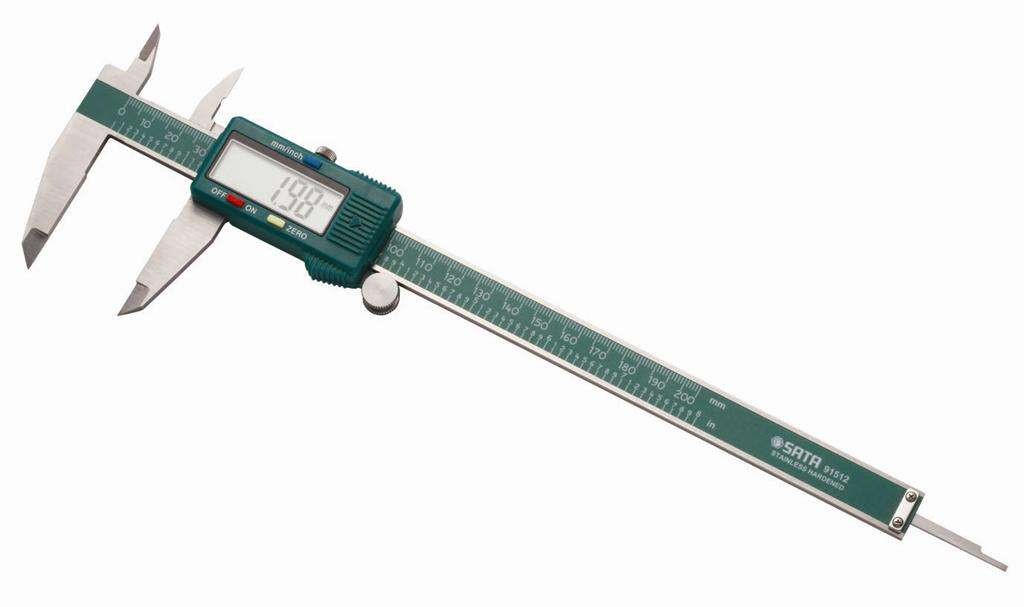

數顯卡尺 帶表卡尺 傳統卡尺
傳統游標卡尺結構
游標卡尺利用的就是主尺和游標尺的單位長度的差來讀數的。主尺一般以毫米為單位，而游標上則有10、20或50個分格，根據分格的不同，游標卡尺可分為十分度游標卡尺、二十分度游標卡尺、五十分度格游標卡尺等，游標尺為10分度的有9mm，20分度的有19mm，50分度的有49mm。
|
卡尺分類 |
主尺最小刻度 |
游標刻度總長 |
精確度 |
|
10分度 |
1 |
9 |
0.1 |
|
20分度 |
1 |
19 |
0.05 |
|
50分度 |
1 |
49 |
0.02 |

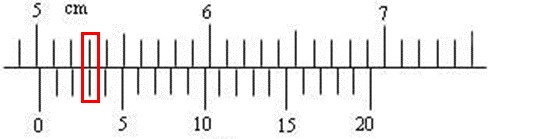

例：上圖主尺整數部分為50mm，游標尺為20分度，精確度為0.05mm，游標尺第3個刻度與主尺對齊，精確度為0.05mm，因此，完整讀數=50+0.05×3=50.15mm。
使用注意事項
（1）游標卡尺是比較精密的測量工具，要輕拿輕放，不得碰撞或跌落地下。使用時不要用來測量粗糙的物體，以免損壞量爪，避免與刃具放在一起，以免刃具劃傷游標卡尺的表面，不使用時應置于干燥中性的地方，遠離酸堿性物質，防止銹蝕。
（2）測量前應把卡尺揩干凈，檢查卡尺的兩個測量面和測量刃口是否平直無損，把兩個量爪緊密貼合時，應無明顯的間隙，同時游標和主尺的零位刻線要相互對準。這個過程稱為校對游標卡尺的零位。
（3）移動尺框時，活動要自如，不應有過松或過緊，更不能有晃動現象。用固定螺釘固定尺框時，卡尺的讀數不應有所改變。在移動尺框時，不要忘記松開固定螺釘，亦不宜過松以免掉了。
（4）用游標卡尺測量零件時，不允許過分地施加壓力，所用壓力應使兩個量爪剛好接觸零件表面。如果測量壓力過大，不但會使量爪彎曲或磨損，且量爪在壓力作用下產生彈性變形，使測量得的尺寸不準確(外尺寸小于實際尺寸，內尺寸大于實際尺寸)。
（5）在游標卡尺上讀數時，應把卡尺水平的拿著，朝著亮光的方向，使人的視線盡可能和卡尺的刻線表面垂直，以免由于視線的歪斜造成讀數誤差。
（6）為了獲得正確的測量結果，可以多測量幾次。即在零件的同一截面上的不同方向進行測量。對于較長零件，則應當在全長的各個部位進行測量，務使獲得一個比較正確的測量結果。
